MPE Garry 597-3-015F-NB0NS-BS0 D-Sub honkontakt 90 ° Antal poler: 15 Lödpin 1 st Piece

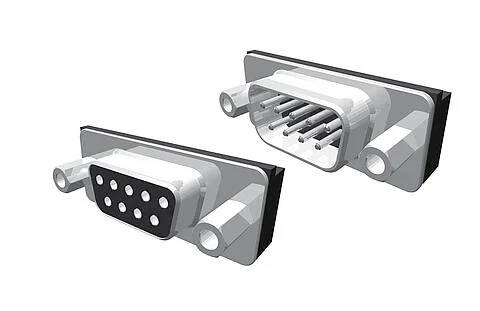

Två 3D-renderade D-sub-kontakter, hane och hona, visade sida vid sida, vilket illustrerar deras stift- och uttag-konfigurationer.
Teknisk ritning av en 5-stifts kontakt med märkta dimensioner. Front-, sido- och topvyer visar mätningar och stiftskonfiguration.
1/2
Förpackningstyp
Piece
Typ av produkt
D-Sub honkontakt
Antal poler
15
Anslutning
Lödpin
Innehåll
1 st
Datablad (PDF)
Fabrikatsnr.
Artikelnr.:
Leverans tis 5 jan. 2027
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
10
-
19,92 kr
30
8% = 48,00 kr
18,32 kr
50
11% = 112,50 kr
17,67 kr
100
13% = 267,00 kr
17,25 kr
200
16% = 630,00 kr
16,77 kr
400
19% = 1 476,00 kr
16,23 kr
1000
21% = 4 270,00 kr
15,65 kr
Mängdrabatter varierar beroende på säljaren
Antal
Minsta beställningsvolym:: 10
Intervaller: 10
Toal (19,92 kr / stycken)
199,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

D-sub-uttag. Lödstift vinklad. 8,0 8mm s

  • D-Sub honkontakt
  • Antal poler: 15

Viktig information!

Tekniska specifikationer

  • Kan lödas i 230 °C/10 s.
  • Spänningshållfasthet 500 V/min.
Förpackningstyp

Piece

Typ av produkt

D-Sub honkontakt

Antal poler

15

Anslutning

Lödpin

Anslutningsvinkel

90°

Innehåll

1 st

Tillverkarnr.

597-3-015F-NB0NS-BS0

Kontakttyp

stansade kontakter

RoHS-godkänd

Ja

Funktioner

med invändig gänga 4-40 UNC

Typ

597-3-015F-NB0NS-BS0

Djup

18.4 mm

Höjd

12.6 mm

Bredd

39.1 mm

Nominell ström

5 A

Driftstemperatur (max.)

85 °C

Driftstemperatur (Min)

-55 °C

Dokument & nedladdningar

Datablad

Datablad 3735380 MPE Garry 597-3-015F-NB0NS-BS0 D-Sub honkontakt 90 ° Antal poler: 15 Lödpin 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3735380 MPE Garry 597-3-015F-NB0NS-BS0 D-Sub honkontakt 90 ° Antal poler: 15 Lödpin 1 st Piece

Beskrivning

D-SUB anslutningslist med stansade kontakter, 90° vinklad, med lödstift
PCB-montering: Distansbultar och PCB-klämma
Footprint 8,0 8mm
Gängutförande: UNC 4-40
Monteringssida: Innergänga

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tips

Levereras inklusive lösa adaptergängbultar med gänga UNC4-40
