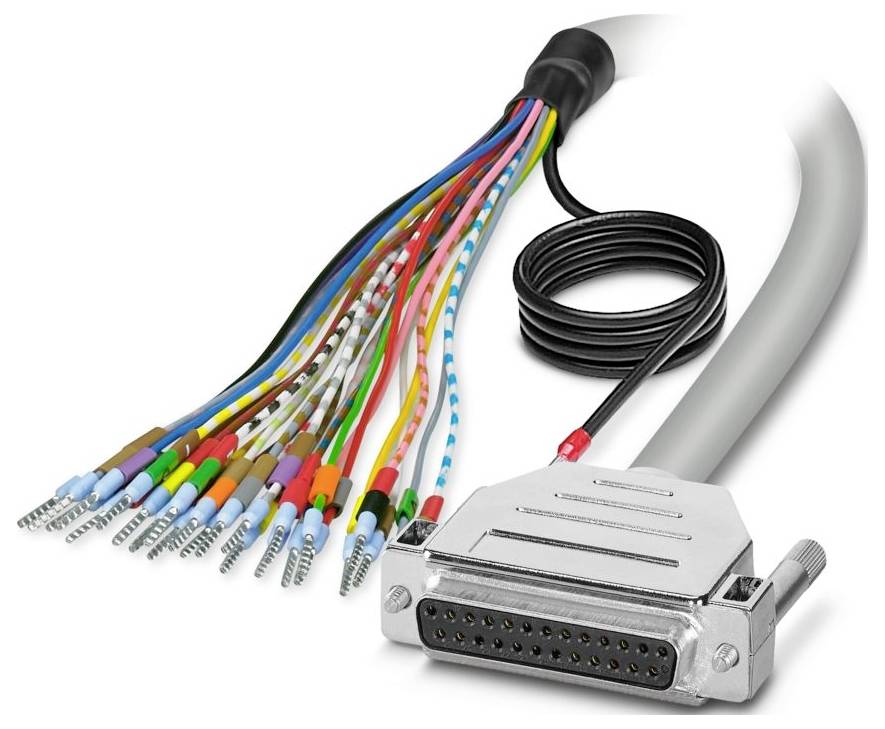

Liknande avbildning
Kabel Phoenix Contact CABLE-D-25SUB/F/OE/0,25/S/1,5M 1 st
Typ av produkt
Förbindelsekabel
Kabellängd
1.5 m
Anslutning
D-Sub hylskoppling
Totalt antal poler
25
Tillverkarnr.
2926179
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (1 032,00 kr / stycken)
1 032,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Antal poler: 25
- Anslutningstyp D-SUB-anslutningslist
- Skruvgänga: UNC 4-40
- Åtdragningsmoment: 0,2 Nm
- Miljöförhållanden
- Kapslingsklass: IP20
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m
- Obs: Ledarna är märkta och försedda med ändhylsor. Skärmflätan är utförd till en separat kabelände.
- Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
- Yttre ledningsdiameter: 9,80 ±0,5 mm
- Rastermått: 2.77 mm
- Anslutning enligt norm: IEC 60807-2;din 41652
- Yttermantel, material: Semi-rigid-PVC
- Material ledare: Blank Cu-fläta
- Ledningslängd 1,5 m
- Ledningsarea: 25x 0,25 mm².
- Ledningsmotstånd: ≤ 80 Ω/km (vid 20 °C)
- Yttermantel, färg: Grå
- Isoleringsmotstånd ≥ 20 MΩ*km (vid 20 °C).
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- UL AWM Style 2464/1061
- Skärmad: Ja
- Ledningstyp: 25X0,25 [PVC]
- Ledarkonstruktion signalledning 14x 0,15 mm
- AWG signalledning 24
- Ledardiameter inklusive isolering 1,2 ±0,05 mm
- Minsta böjningsradie, fast installerad 82 mm
- Min. Böjradie, mobil installation 155 mm
- Dynamisk belastning (böjning): Böjcykler maximalt: 5000 (vid radie ≥ 15x ytterdiameter)
- Flamhärdighet: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 ( råledning);IEC 60332-3-22 ( råledning);UL VW-1;CSA FT-1
- Oljebeständighet: Mot tillfälliga stänk (råledning)
- Antal anslutningar: 1
- Nominell drift 100 % ED.
- Kontaktcykler > 200
- Anslutning 1: Anslutning 1
- Anslutning 2: Anslutning 2
- Halogenfrihet: nej
- Omgivningstemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivningstemperatur (drift) (rörlig installation): -10 °C ... 70 °C (rörlig förläggning)
- Ledartyp: Specialtillverkad, skärmad rundkabel
- DRIFTSPÄNNING (AC): ≤ 30 V AC
- DRIFTSPÄNNING (DC): ≤ 60 V DC
- Aska: ≤ 2 %
- Färgkod : Enkelledare: Färgkod : Enkelledare
- Vit: D-SUB25 (1) = ()
- brun: D-SUB25 (2) = ()
- Grön: D-SUB25 (3) = ()
- Gul: D-SUB25 (4) = ()
- Grå: D-SUB25 (5) = ()
- rosa D-SUB25 (6) = ()
- Blå: D-SUB25 (7) = ()
- Röd: D-SUB25 (8) = ()
- Svart: D-SUB25 (9) = ()
- Avisoleringslängd (mantel): Upp till 150 mm
- Violett: D-SUB25 (10) = ()
- Grå-rosa D-SUB25 (11) = ()
- Röd-blå: D-SUB25 (12) = ()
- Vit-grön: D-SUB25 (13) = ()
- brun-grön: D-SUB25 (14) = ()
- Vit-gul: D-SUB25 (15) = ()
- Gulbrun: D-SUB25 (16) = ()
- Vit-grå: D-SUB25 (17) = ()
- Grå-brun D-SUB25 (18) = ()
- Vit rosa D-SUB25 (19) = ()
- rosa-brun: D-SUB25 (20) = ()
- Vit-blå: D-SUB25 (21) = ()
- brun-blå: D-SUB25 (22) = ()
- Vit-röd: D-SUB25 (23) = ()
- brunröd: D-SUB25 (24) = ()
- Vit/svart: D-SUB25 (25) = ()
- 25X0,25 [PVC]: 25X0,25 [PVC]
- Typ av produkt
Förbindelsekabel
- Kabellängd
1.5 m
- Anslutning
D-Sub hylskoppling
- Totalt antal poler
25
- Tillverkarnr.
2926179
- Innehåll
1 st
- Material
PVC
- Antal poler
25
- Typ
CABLE-D-25SUB/F/OE/0,25/S/1,5M
- Längd
1.5 m
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3580292 Kabel Phoenix Contact CABLE-D-25SUB/F/OE/0,25/S/1,5M 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3580292 Kabel Phoenix Contact CABLE-D-25SUB/F/OE/0,25/S/1,5M 1 st
Beskrivning
Specialtillverkad, skärmad rundkabel; anslutning 1: Enkelledare (25-polig) (ledarna är märkta och försedda med ändhylsor. Skärmflätan är utförd på en separat kabelände.); anslutning 2: D-SUB-anslutningslist (1x 25-polig); kabellängd: 1,5 m.
