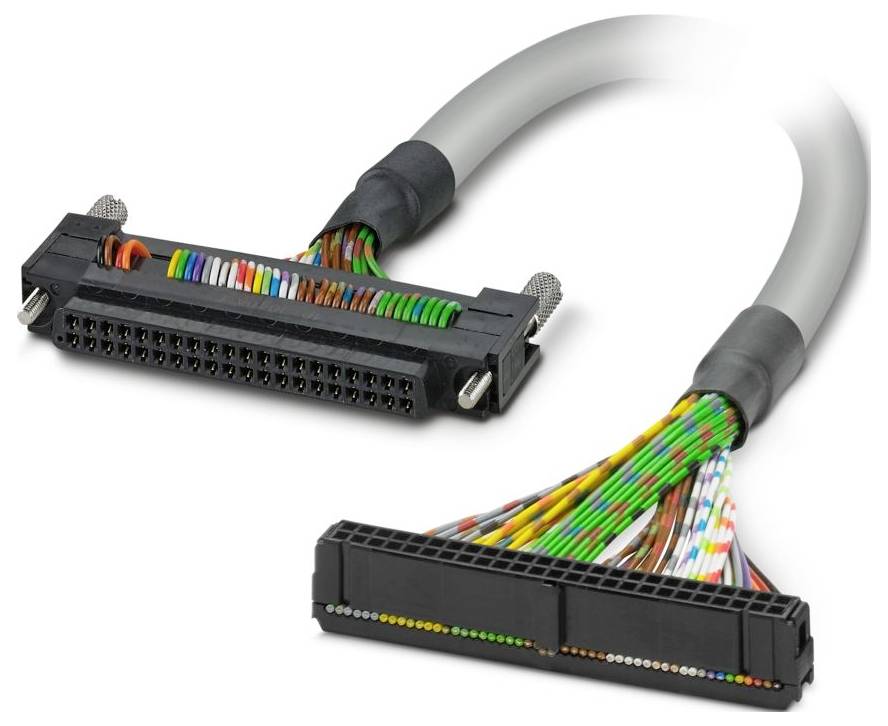

Kabel Phoenix Contact CABLE-FCN40/1X50/ 2,0M/M340 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Förbindelsekabel
Kabellängd
2 m
Anslutning
IDC-FLK hona
Kontaktdon
Totalt antal poler
40
Tillverkarnr.
2321651
Datablad (PDF)
40 Styck
Antal
Toal (1 112,00 kr / stycken)
1 112,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Konstruktion: FCN 367
- Poltal 50
- Anslutningstyp: IDC/FLK-anslutningslist
- Miljöförhållanden
- Kapslingsklass: IP00
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m
- Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
- Yttre ledningsdiameter: 9,90 ±0,4 mm
- Rastermått: 2,54 mm
- Anslutning enligt norm: IEC 60603-13 (enligt)
- Yttermantel, material: Semi-rigid-PVC
- Material ledare: Förtennad kopparlitzkabel
- Ledningslängd: 2 m
- Ledningsarea: 40x 0,14 mm².
- Inre resistans: ≤ 145 Ω/km (20 °C)
- Yttermantel, färg: Grå
- Isoleringsmotstånd ≥ 20 MΩ*km (20 °C)
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- UL AWM Style 2464/1061
- Skärmad: Nej
- Typ av ledning: 40X0,14 [PVC]
- Ledarkonstruktion signalledning 7x 0,16 mm
- AWG signalledning 26
- Ledardiameter inklusive isolering: 1 mm ±0,03 mm
- Minsta böjningsradie, fast installerad 82 mm
- Min. Böjradie, mobil installation 155 mm
- Dynamisk belastning (böjning): Böjcykler maximalt: 5000 (vid radie ≥ 15x ytterdiameter)
- Flamhärdighet: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 ( råledning);IEC 60332-3-22 ( råledning);UL VW-1;CSA FT-1
- Oljebeständighet: Mot tillfälliga stänk (råledning)
- Antal anslutningar: 1
- Nominell drift 100 % ED.
- Kontaktcykler > 50
- Anslutning 1: Anslutning 1
- Anslutning 2: Anslutning 2
- Halogenfrihet: nej
- Omgivningstemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivningstemperatur (drift) (rörlig installation): -10 °C ... 70 °C (rörlig förläggning)
- Ledare: Specialtillverkad rundkabel
- PASSANDE I/O-KORT BMX DDI 3202K;BMX DDI 6402K;BMX D0 3202K;BMX DD0 6402K;BMX DDM 3202K
- DRIFTSPÄNNING (AC): ≤ 30 V AC
- DRIFTSPÄNNING (DC): ≤ 60 V DC
- Färgkod : Enkelledare: Färgkod : Enkelledare
- Vit: Fujitsu40 (B5) = IDC/FLK50 (41)
- brun: Fujitsu40 (B1) = IDC/FLK50 (37)
- Grön: Fujitsu40 (B3) = IDC/FLK50 (45)
- Gul: Fujitsu40 (A3) = IDC/FLK50 (46)
- Grå: Fujitsu40 (A5) = IDC/FLK50 (42)
- Blå: Fujitsu40 (A4) = IDC/FLK50 (44)
- Röd: Fujitsu40 (A2) = IDC/FLK50 (35)
- Svart: Fujitsu40 (A1) = IDC/FLK50 (47)
- Violett: Fujitsu40 (B4) = IDC/FLK50 (43)
- Vit-grön: Fujitsu40 (B8) = IDC/FLK50 (31)
- brun-grön: Fujitsu40 (B12) = IDC/FLK50 (1)
- Vit-gul: Fujitsu40 (A8) = IDC/FLK50 (32)
- Gulbrun: Fujitsu40 (B19) = IDC/FLK50 (5)
- Vit-grå: Fujitsu40 (A10) = IDC/FLK50 (28)
- Vit-blå: Fujitsu40 (A9) = IDC/FLK50 (30)
- brunblå: Fujitsu40 (A13) = IDC/FLK50 (22)
- Vit-röd: Fujitsu40 (A7) = IDC/FLK50 (34)
- Brunröd: Fujitsu40 (A11) = IDC/FLK50 (23)
- Vit-svart: Fujitsu40 (A6) = IDC/FLK50 (40)
- brun-svart: Fujitsu40 (B10) = IDC/FLK50 (27)
- Grön-blå: Fujitsu40 (A17) = IDC/FLK50 (10)
- Grön-röd: Fujitsu40 (A16) = IDC/FLK50 (16)
- Gulröd: Fujitsu40 (A20) = IDC/FLK50 (4)
- Grön-svart: Fujitsu40 (A15) = IDC/FLK50 (18)
- Gul-svart: Fujitsu40 (A19) = IDC/FLK50 (6)
- Vit-brun: Fujitsu40 (B6) = IDC/FLK50 (39)
- Grönbrun: Fujitsu40 (B15) = IDC/FLK50 (17)
- orange: Fujitsu40 (B2) = IDC/FLK50 (25)
- Grön-vit: Fujitsu40 (B18) = IDC/FLK50 (7)
- Grön-orange: Fujitsu40 (B16) = IDC/FLK50 (15)
- Kabelutförande: Kabel för en modul
- Aska: ≤ 50 %
- Ström (per bana, 70 °C): ≤ 0,6 A (i avrullat tillstånd, se nedstämpling)
- Stöder styrning : SKÄRARE Schneider Electric Modicon M340: Schneider Electric Modi
- 40X0,14 [PVC]: 40X0,14 [PVC]
- Vit-orange: Fujitsu40 (B7) = IDC/FLK50 (33)
- Vit-violett: Fujitsu40 (B9) = IDC/FLK50 (29)
- Brunorange: Fujitsu40 (B11) = IDC/FLK50 (13)
- brun-gul: Fujitsu40 (A12) = IDC/FLK50 (11)
- brunviolett Fujitsu40 (B13) = IDC/FLK50 (21)
- brungrå: Fujitsu40 (A14) = IDC/FLK50 (20)
- brun-vit: Fujitsu40 (B14) = IDC/FLK50 (19)
- Grön violett: Fujitsu40 (B17) = IDC/FLK50 (9)
- Grön-grå: Fujitsu40 (A18) = IDC/FLK50 (8)
- Gulorange: Fujitsu40 (B20) = IDC/FLK50 (3)
- Typ av produkt
Förbindelsekabel
- Kabellängd
2 m
- Anslutning
IDC-FLK hona
Kontaktdon
- Totalt antal poler
40
- Tillverkarnr.
2321651
- Innehåll
1 st
- Material
PVC
- Antal poler
40
- Typ
CABLE-FCN40/1X50/ 2,0M/M340
- Längd
2 m
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579048 Kabel Phoenix Contact CABLE-FCN40/1X50/ 2,0M/M340 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579048 Kabel Phoenix Contact CABLE-FCN40/1X50/ 2,0M/M340 1 st
Beskrivning
SPECIALTILLVERKAD RUNDKABEL; STYRNING: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX D0 3202K, BMX D0 6402K, BMX DDM 3202K); anslutning 1: Fujitsu-kontaktdon (1x 40-polig); anslutning 2: IDC/FLK-anslutningslist (1x 50-polig); kabellängd: 2 m.
