ifm Electronic Trycksensor 1 st PN2098 -1.25 kPa till 25 kPa M12 1 NC, 1 NO, Analog

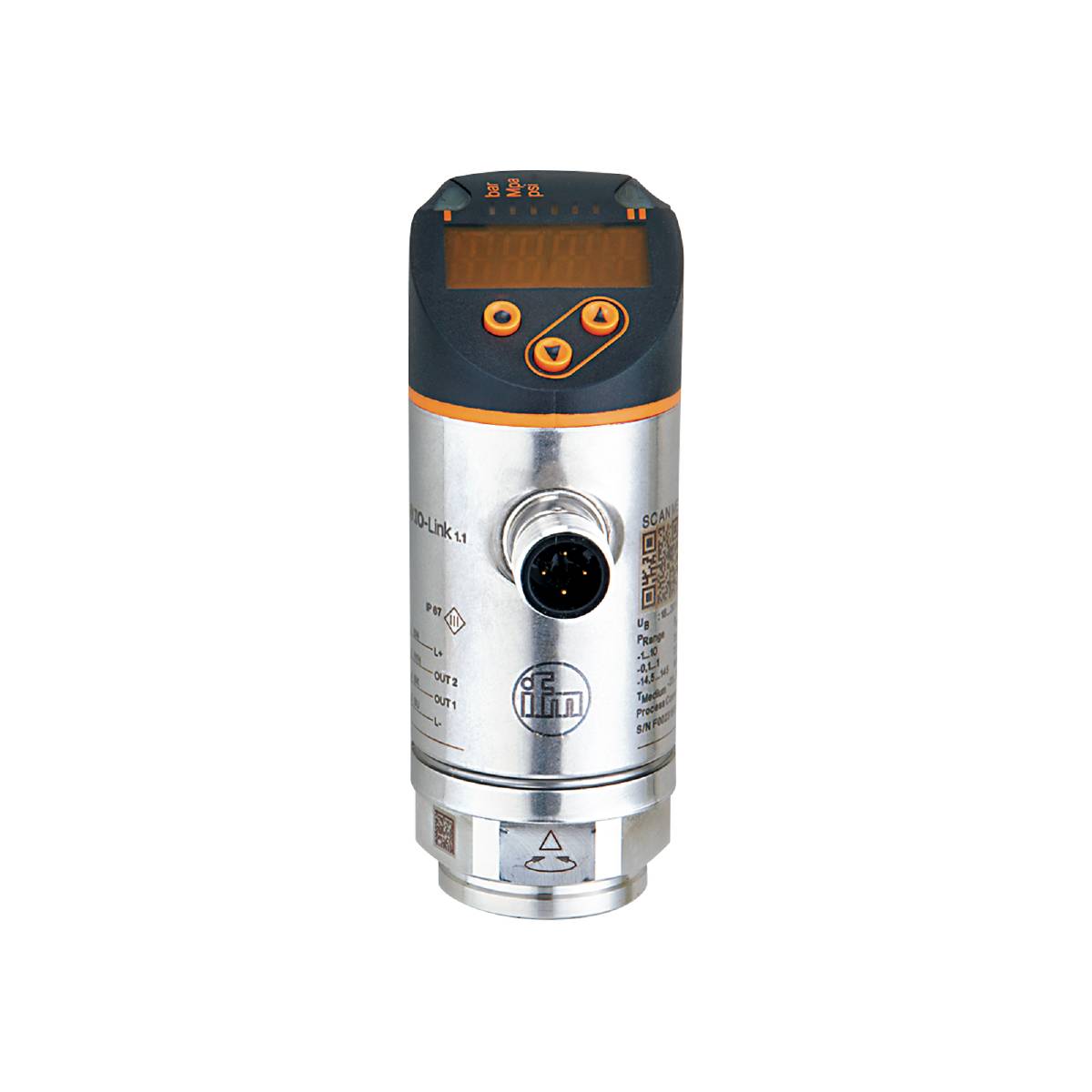

En sensor med digitalt display och manöverknappar, cylindrisk form, tillverkad av metall. Varumärkets logotyp och tekniska data är synliga.
Liknande avbildning
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Övertryck
Mätområde (tryck) (max.)
25 kPa
Driftspänning max.
30 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 17 nov.
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
8 552,00 kr
3
2% = 626,01 kr
8 343,33 kr
5
3% = 1 458,10 kr
8 260,38 kr
10
4% = 3 472,10 kr
8 204,79 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (8 552,00 kr / stycken)
8 552,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm PN2098 elektronisk trycksensor

  • Två utgångar, varav en kan programmeras som IO-link och en som analog utgång
  • Röd-grön-växelvisning för tydlig markering av bra områden
  • Optimal justering genom att enhetsanslåsningen är lätt att rotera
  • Långtidsstabil tack vare hög överbelastningståligheten
  • Robust utförande för användning i industrimiljö
  • Bekväm hantering med knappar eller programmering via IO-link

Tekniska specifikationer

  • Analog utgång spänning [V]: 0...10; (skalbar 1:5)
  • Analog utgång ström [mA]: 4...20; (skalbar 1:5)
  • Analog punkt [inH2O]: 15–100,4
  • Analog punkt [kPa]: 3,75–25
  • Analog punkt [mbar]: 37,5...250
  • Analog punkt [mmWS]: 385–2550
  • Analogstartpunkt [inH2O]: -5...80,2
  • Analogstartpunkt [kPa]: -1,25...20
  • Analog startpunkt [mbar]: -12,5...200
  • Analogstartpunkt [mmWS]: -125...2040
  • Svarstid [ms]: < 1,5
  • Antal analoga utgångar: 1
  • Antal digitala utgångar: 2
  • Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
  • Visning: Visningsenhet: 4 x LED, grön (mbar, mmWS, kPa, inH2O); kopplingstillstånd: 2 x LED, gul; mätvärden: alfanumerisk display, röd / grön 4-siffrig
  • IO-Link revision: 1.1
  • Kurvavvikelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (minsta värdejustering); LS = gränspunktsinställning)
  • Mätelement: Keramisk-kapacitiv tryckmätcell
  • Noggrannhet för brytpunkt < : ± 0,4; (Turn down 1:1)
  • SDCI-norm: IEC 61131-9
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Omgivningstemperatur-1 [°C]: -25...80
  • Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K; Turn down 1:1)
  • Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
  • Applikation: För industriell användning
  • Utförande kortslutningsskydd: Switchad
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • Utgångssignal: Kopplingssignal; analog signal; IO-link; (konfigurerbar)
  • Nödvändig masterport: A; (om PIN 2 inte är ansluten: B)
  • 0,3
  • Speciell egenskap: Förgyllda kontakter
  • Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
  • Dämpning analog utgång DAA [s]: 0...4
  • Dämpning av processvärde DAP [s]: 0...4
  • Permanent strömkapacitet i kopplingsutgången DC [mA]: 250
  • Strypspärrelement finns: nej (kan kompletteras)
  • Trycktyp: Relativt tryck
  • Tryckhållfasthet [inH2O]: 4000
  • Tryckhållfasthet [kPa]: 1000
  • Tryckhållfasthet [mbar] 10000
  • Tryckhållfasthet [mmWS] 102000
  • Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
  • Inställbar fördröjning DS, DR [s]: 0...50
  • Elektriskt utförande: PNP/NPN
  • Totalt antal utgångar 2
  • Vikt [g]: 237.500
  • Information om noggrannhet/avvikelse: Noggrannhet för brytpunkt, kurvavvikelse under DNVGL: < ± 1 %
  • Hysteresavvikelse: < ± 0,1; (Turn down 1:1)
  • I steg från – Factory setting / CMPT = 2 [inH2O]: 0.2
  • I steg från – Factory setting / CMPT = 2 [kPa]: 0.05
  • I steg från – Factory setting / CMPT = 2 [mbar]: 0.5
  • I steg från – Factory setting / CMPT = 2 [mmWS]: 5
  • I steg från - status_B High resolution / CMPT = 3 [inH2O]: 0.1
  • I steg om - status_B High resolution / CMPT = 3 [kPa]: 0.01
  • I steg från - status_B High resolution / CMPT = 3 [mbar]: 0.1
  • I steg om - status_B High resolution / CMPT = 3 [mmWS]: 1
  • IO-link-funktioner (acykliskt) - Factory setting / CMPT = 2: Programspecifik markering
  • IO-link-funktioner (cyklisk) - status_B High resolution / CMPT = 3: Programspecifik markering
  • IO-link-upplösning tryck - Factory setting / CMPT = 2 [mbar]: 0.1
  • IO-link-upplösning tryck - status_B High resolution / CMPT = 3 [mbar]: 0.1
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -40...100
  • Långtidsstabilitet < : ± 0,05; (Turn down 1:1; per 6 månader)
  • Max. Stigtid för analog utgång [ms]: 3
  • Max. Belastning [Ω]: 500
  • max. Spänningsfall kopplingsutgång DC [V]: 2
  • Medier: Flytande och gasformiga medier
  • Mediumtemperatur [°C]: -25...80
  • Mätområde [bar]: -0,0125...0,25
  • Mätområde [inH2O]: -5...100,4
  • Mätområde [kPa]: -1,25...25
  • Mätområde [mbar] -12,5...250
  • Mätområde [mmWS]: -127...2549
  • Min./max. Avstånd mellan SP och RP – Factory setting / CMPT = 2 [inH2O]: 0.6
  • Min./max. Avstånd mellan SP och RP – Factory setting / CMPT = 2 [kPa]: 0.15
  • Min./max. Avstånd mellan SP och RP – Factory setting / CMPT = 2 [mbar]: 1.5
  • Min./max. Avstånd mellan SP och RP – Factory setting / CMPT = 2 [mmWS]: 15
  • Min./max. Avstånd mellan SP och RP – status_B High resolution / CMPT = 3 [inH2O]: 0.5
  • Min./max. Avstånd mellan SP och RP – status_B High resolution / CMPT = 3 [kPa]: 0.11
  • Min./max. Avstånd mellan SP och RP – status_B High resolution / CMPT = 3 [mbar]: 1.1000000000000001
  • Min./max. Avstånd mellan SP och RP – status_B High resolution / CMPT = 3 [mmWS]: 11
  • Min./max. Bersttryck [inH2O]: 12000
  • Min./max. Sprängningstryck [kPa]: 3000
  • Min./max. Sprängningstryck [mbar]: 30000
  • Min./max. Sprängningstryck [mmWS]: 306000
  • Min./max. Tryckcykler: 100 miljoner
  • Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
  • Min./max. Lastmotstånd [Ω]: 2000
  • Min./max. Processcykeltid – Factory setting / CMPT = 2 [ms]: 2.3
  • Min./max. Processcykeltid – status_B High resolution/CMPT = 3 [ms]: 3
  • MTTF: 145
  • Parametrering: Hysteres / fönster; slutare / öppnare; brytar-/återkopplingsfördröjning; dämpning; displayenhet; ström-/spänningsutgång
  • Profiler - Factory seting / CMPT = 2: smart sensor: Process data variabel; Device Identification, Device diagnos
  • Profiler - status_B High resolution / CMPT = 3: smart sensor ED2: Digital Measuring sensor (0x000A), Identification and Diagnosis (0x4000)
  • Processanslutning: Gänganslutning G 1/4 innergänga (din en ISO 1179-2)
  • Returpunkt RP - Factory setting / CMPT = 2 [inH2O]: -4,8...100
  • Återkopplingspunkt RP – Factory setting / CMPT = 2 [kPa]: -1,2...24,9
  • Återkopplingspunkt RP – Factory setting / CMPT = 2 [mbar]: -12...249
  • Backomkopplingspunkt RP - Factory setting / CMPT = 2 [mmWS]: -122...2539
  • Återkopplingspunkt RP - status_B High resolution / CMPT = 3 [inH2O]: -4,8...100
  • Återkopplingspunkt RP - status_B High resolution / CMPT = 3 [kPa]: -1,2...24,9
  • Återkopplingspunkt RP - status_B High resolution / CMPT = 3 [mbar]: -12...249
  • Returpunkt RP - status_B High resolution / CMPT = 3 [mmWS]: -120...2540
  • Brytfrekvens DC [Hz] < : 500
  • Brytpunkt SP - Factory setting / CMPT = 2 [inH2O]: -4,4...100,4
  • Brytpunkt SP - Factory setting / CMPT = 2 [kPa]: -1,09...25
  • Brytpunkt SP - Factory seting / CMPT = 2 [mbar]: -10,9...250
  • Brytpunkt SP - Factory seting / CMPT = 2 [mmWS]: -112...2550
  • Brytpunkt SP - status_B High resolution / CMPT = 3 [inH2O]: -4,4...100,4
  • Brytpunkt SP - status_B High resolution / CMPT = 3 [kPa]: -1,1...25
  • Brytpunkt SP - status_B High resolution / CMPT = 3 [mbar]: -11...250
  • Brytpunkt SP - status_B High resolution / CMPT = 3 [mmWS]: -110...2550
  • Kapslingsklass IP 65; IP 67
  • Skyddsklass: III
  • SIO-läge: Ja
  • Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
  • Strömupptagning [mA] < 35
  • Temperaturkoefficient nollpunkt < : ± 0,2; (-0...80 °C)
  • Temperaturkoefficient spann < : ± 0,2; (-0...80 °C)
  • Överbelastningsbeständig: Ja
  • Vakuumstabilitet [mbar]: -1000
  • Polvändningsskydd: Ja
  • Inbyggt watchdog: Ja
  • Material i kontakt med medium: 1.4404 (rostfritt stål/316L); Al2O3 (keramik); FKM
Typ av produkt

Trycksensor

Typ

PN2098

Anslutningstyp

M12

Utförande

Övertryck

Utgångar

PNP

NPN

Utgångssignal (min.)

4 mA

Utgångssignal (max.)

20 mA

Gränssnitt

IO-link

Mätområde (tryck) (min.)

-1.25 kPa

Mätområde (tryck) (max.)

25 kPa

Mätområde (tryck)

-1.25 kPa till 25 kPa

Driftspänning (min.)

18 V/DC

Driftspänning max.

30 V/DC

Driftspänning

18 - 30 V/DC

Kontakttyp

1 NC

1 NO

Analog

IP65

Slanganslutning

G1/4 IG

Min. temperatur

-25 °C

Max. temperatur

80 °C

Vikt

0.2220 kg

RoHS-godkänd

Ja

Innehåll

1 st

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3321423 ifm Electronic Trycksensor 1 st PN2098 -1.25 kPa till 25 kPa M12 1 NC, 1 NO, Analog

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3321423 ifm Electronic Trycksensor 1 st PN2098 -1.25 kPa till 25 kPa M12 1 NC, 1 NO, Analog

Beskrivning

Ifm PN2098 elektronisk trycksensor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
