ifm Electronic AL1422 AL1422 Sensor/ställdon aktiv Multipolfördelare 1 st Piece

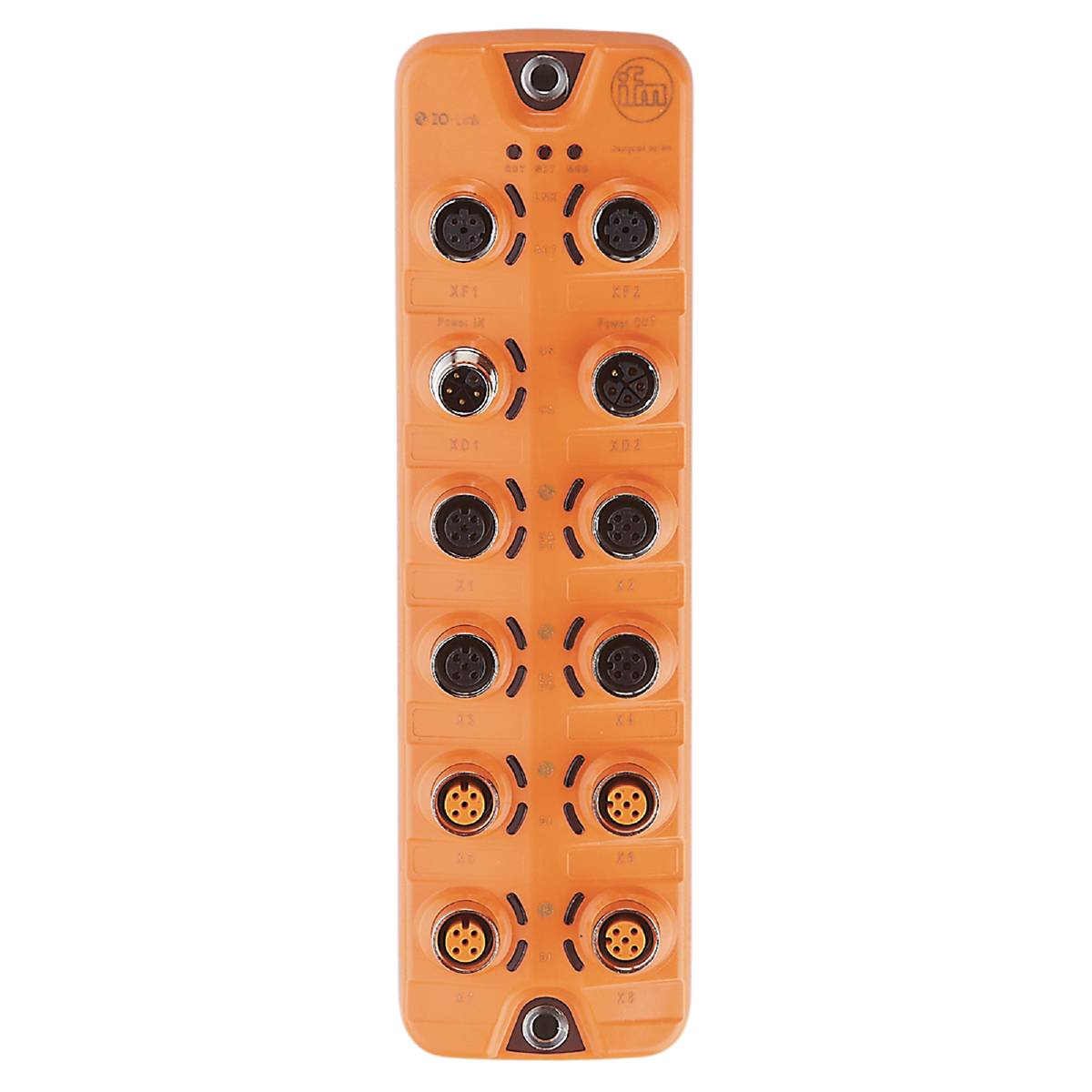

Ett orangefärgat industri-I/O-modul med tolv kontaktdon, lämpligt för industriella automationsapplikationer.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Sensor/ställdon aktiv

Antal signalplatser

Antal fördelare

8-polig

Typ

AL1422

Datablad (PDF)

Leverans tor. 22 okt.

Antal

Styck

Toal (6 792,00 kr / stycken)

7 352,00 kr

-8 %

6 792,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Distributionsbox

Daisy Chain-spänningsförsörjning med standardiserad L-kodad M12-förbindningsteknik
Inställbar strömbegränsning per port för säker drift
Spännings- och strömmätning per port för energiövervakning
Möjlighet till anslutning av aktuatorer upp till 2 A.
IO-link Master utvecklad Master enligt AIDA-specifikationer från biltillverkarna

Tekniska specifikationer

Antal digitala utgångar: 12; (IO-link port Class A: 4 x 1; IO-link port Class B: 4 x 2)
Antal digitala ingångar: 12; (IO-link port Class A: 4 x 2; IO-link port Class B: 4 x 1)
Antal in- och utgångar: Antal digitala ingångar: 12; antal digitala utgångar: 12
Antal portar Class A - IO-Link Master: 4
Antal portar klass B - IO-Link: 4
Omgivningstemperatur-1 [°C]: -25...60
Applikation: I/O-moduler för fältanvändning
Driftspänning [V]: 20 - 30 DC; (US; enligt SEL/PEL)
Loop through-funktion: Spänningsförsörjning; fältbussgränssnitt
Totalt antal in- och utgångar: 16; (konfigurerbart)
Vikt [g]: 396.000
IO-Link revision – IO-Link Master: 1.1
Kommunikationsgränssnitt: Ethernet; IO-link
Kortslutningssäker: Ja
Kortslutningsskydd digitalingångar: Ja
Lagringstemperatur [°C]: -25...85
Max. Tillåten relativ luftfuktighet [%]: 90
MTTF: 43
Protokoll - Ethernet - Ethernet/IP: Ethernet/IP
Brytarnivå High [V]: 11...30
Brytarnivå låg [V]: 0...5
KAPSLINGSKLASS IP 65; IP 66; IP 67
Kapslingsklass (NEMA 250) 6P
Skyddsklass: III
Anslutning: Processanslutning - stiftlayout: 0017 - anslutning: M12; kodning: A; tätning: FKM / Ethernet - Pinlayout: 0191 - anslutning: M12; kodning: D; tätning: FKM / spänningsförsörjning IN - stiftlayout: 0210 - anslutning: M12; kodning: L / spänningsförsörjning OUT - stiftlayout: 0211 - anslutning: M12 kodning: L; tätning: FKM
Strömförbrukning [mA]: 300...3900; (US)
Total strömkapacitet – uppdateringsintervall_UA [A]: 8
Total strömbelastning – sensorförsörjning_US [A]: 3,6
Strömkapacitet per utgång – uppdateringsintervall_UA [mA]: 2000
Tillåten strömbelastning per utgång - sensorförsörjning_US [mA]: 2000
Strömkapacitet per port - Aktuatorförsörjning_UA [A]: 2; (inställbar: 0...2; fabriksinställning: 2)
Strömkapacitet per port - sensorförsörjning_US [A]: 2; (inställbar: 0...2; fabriksinställning: 0,45)
Överföringshastighet - Ethernet - Ethernet/IP: 10 Mbit/s; 100 Mbit/s.
Överföringsstandard - Ethernet - Ethernet/IP: 10BASE-T; 100Base-TX
Överföringstyp - IO-link: COM1 (4,8 kBaud); COM2 (38,4 kbaud); COM3 (230,4 kbaud)
Föroreningsgrad: 2
Material tätning: FKM
Extra spänningsförsörjning [V]: 20...30 DC; (UA)
