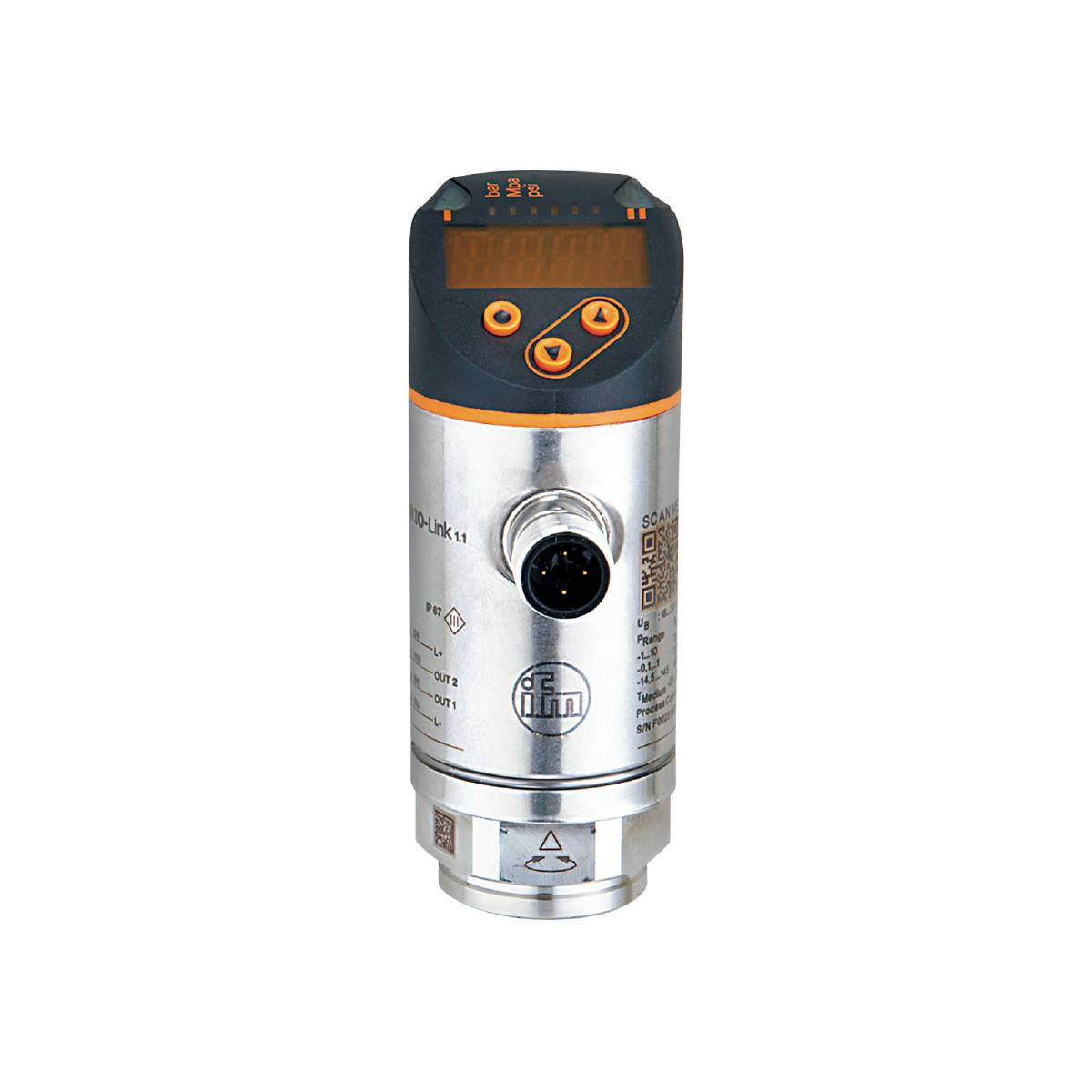

Liknande avbildning
ifm Electronic Trycksensor 1 st PN3094 -0.1 MPa till 1 MPa M12 1 NC, 1 NO, Analog
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Övertryck
Mätområde (tryck) (max.)
1 MPa
Driftspänning max.
30 V/DC
Datablad (PDF)
4 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
7 752,00 kr
3
2% = 567,45 kr
7 562,85 kr
5
3% = 1 321,70 kr
7 487,66 kr
10
4% = 3 147,30 kr
7 437,27 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (7 752,00 kr / stycken)
7 752,00 kr
exkl. moms
Fri frakt
Endast 4 Styck kvar på lager
Höjdpunkter & detaljer
Ifm PN3094 elektronisk trycksensor
- Programmerbar kopplingsutgång med IO-Link och analog utgång
- Röd-grön-växelvisning för tydlig markering av bra områden
- Optimal justering genom att enhetsanslåsningen är lätt att rotera
- Långtidsstabil tack vare hög överbelastningståligheten
- Robust utförande för användning i industrimiljö
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång spänning [V]: 0...10; (0 bar = 0; 10 bar = 10 )
- Analog utgång ström [mA]: 4...20; (0 bar = 4; 10 bar = 20 )
- Svarstid [ms]: < 3
- Antal analoga utgångar: 1
- Antal digitala utgångar: 1
- Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
- Display: Visningsenhet: 3 x LED, grön (bar, psi, MPa); kopplingstillstånd: 1 x LED, gul; mätvärden: Alfanumerisk display, röd / grön 4-siffrig
- Tryckhållfasthet [MPa] 7.5
- Tryckhållfasthet [psi]: 1087
- I steg från – Factory setting / CMPT = 2 [MPa]: 0.005
- I steg om - status_B High resolution / CMPT = 3 [MPa]: 0.001
- IO-Link revision: 1.1
- Kurvavvikelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (minsta värde); LS = gränspunktsinställning)
- Mätområde [MPa]: -0,1...1
- Mätelement: Keramisk-kapacitiv tryckmätcell
- Min./max. Avstånd mellan SP och RP – Factory setting / CMPT = 2 [MPa]: 0.005
- Min./max. Avstånd mellan SP och RP – status_B High resolution / CMPT = 3 [MPa]: 0.005
- Min./max. Sprängningstryck [MPa]: 15
- Backväxelpunkt RP – Factory setting / CMPT = 2 [MPa]: -0,095...0,995
- Återkopplingspunkt RP - status_B High resolution / CMPT = 3 [MPa]: -0,097...0,995
- Brytpunkt SP - Factory setting / CMPT = 2 [MPa]: -0,09...1
- Brytpunkt SP - status_B High resolution / CMPT = 3 [MPa]: -0,092...1
- Noggrannhet för brytpunkt intervall < : ± 0,5
- SDCI-norm: IEC 61131-9
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: -25...80
- Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K)
- Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; IO-link; (konfigurerbar)
- Nödvändiga masterportaler: A
- < 0,3
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
- Dämpning analog utgång DAA [s]: 0...4
- Dämpning av processvärde DAP [s]: 0...4
- Permanent strömkapacitet i kopplingsutgången DC [mA]: 150; (200 (...60 °C) 250 (...40 °C)
- Strypspärrelement finns: nej (kan kompletteras)
- Trycktyp: Relativt tryck; vakuum
- Tryckhållfasthet [bar]: 75
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Inställbar fördröjning DS, DR [s]: 0...50
- Elektriskt utförande: PNP
- Totalt antal utgångar 2
- Vikt [g]: 235.500
- Hysteresavvikelse: < ± 0,25
- I steg från – Factory setting / CMPT = 2 [bar]: 0.05
- I steg från - Factory seting / CMPT = 2 [psi]: 0.5
- I steg om - status_B High resolution / CMPT = 3 [bar]: 0.01
- I steg om - status_B High resolution / CMPT = 3 [psi]: 0.1
- IO-link-funktioner (acykliskt) - Factory setting / CMPT = 2: Programspecifik markering
- IO-link-funktioner (cyklisk) - status_B High resolution / CMPT = 3: Programspecifik markering
- IO-link-upplösning – Factory setting / CMPT = 2 [bar]: 0.01
- IO-link-upplösning tryck - status_B High resolution / CMPT = 3 [bar]: 0.005
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -40...100
- Långtidsstabilitet: < ± 0,05; (per 6 månader)
- Max. Stigtid för analog utgång [ms]: 3
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2,5
- Medier: Flytande och gasformiga medier
- Mediumtemperatur [°C]: -25...80
- Mätområde [bar]: -1...10
- Mätområde [psi]: -14,5...145
- Min./max. Avstånd mellan SP och RP – Factory setting / CMPT = 2 [bar]: 0.5
- Min./max. Avstånd mellan SP och RP - Factory setting / CMPT = 2 [psi]: 1
- Min./max. Avstånd mellan SP och RP – status_B High resolution / CMPT = 3 [bar]: 0.5
- Min./max. Avstånd mellan SP och RP - status_B High resolution / CMPT = 3 [psi]: 0.8
- Min./max. Sprängningstryck [bar]: 150
- Min./max. Sprängtryck [psi]: 2175
- Min./max. Tryckcykler: 100 miljoner
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- Min./max. Lastmotstånd [Ω]: 2000
- Min./max. Processcykeltid – Factory setting / CMPT = 2 [ms]: 2.3
- Min./max. Processcykeltid – status_B High resolution/CMPT = 3 [ms]: 3
- MTTF: 226
- Parametrering: Hysteres / fönster; slutare / öppnare; brytar-/återkopplingsfördröjning; dämpning; displayenhet; ström-/spänningsutgång
- Profiler - Factory seting / CMPT = 2: smart sensor: Process data variabel; Device Identification, Device diagnos
- Profiler - status_B High resolution / CMPT = 3: smart sensor ED2: Digital Measuring sensor (0x000A), Identification and Diagnosis (0x4000)
- Processanslutning: Gänganslutning G 1/4 invändig gänga M6 i
- Processdata analog: 1
- Processdata binära: 1
- Backomkopplingspunkt RP - Factory setting / CMPT = 2 [bar]: -0,95...9,95
- Returpunkt RP - Factory seting / CMPT = 2 [psi]: -14...144,5
- Returpunkt RP - status_B High resolution / CMPT = 3 [bar]: -0,97...9,95
- Returpunkt RP - status_B High resolution / CMPT = 3 [psi]: -14...144,3
- Brytfrekvens DC [Hz] < : 170
- Brytpunkt SP - Factory setting / CMPT = 2 [bar]: -0,9...10
- Brytpunkt SP - Factory seting / CMPT = 2 [psi]: -13,5...145
- Brytpunkt SP - status_B High resolution / CMPT = 3 [bar]: -0,92...10
- Brytpunkt SP - status_B High resolution / CMPT = 3 [psi]: -13,3...145
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA] < 35
- Temperaturkoefficient nollpunkt < : ± 0,2; (-25...80 °C)
- Temperaturkoefficient spann < : ± 0,2; (-25–80 °C)
- Överbelastningsbeständig: Ja
- Vakuumstabilitet [mbar]: -1000
- Polvändningsskydd: Ja
- Inbyggt watchdog: Ja
- Material i kontakt med medium: 1.4404 (rostfritt stål/316L); Al2O3 (keramik); FKM
- Typ av produkt
Trycksensor
- Typ
PN3094
- Anslutningstyp
M12
- Utförande
Övertryck
- Utgångar
PNP
- Utgångssignal (min.)
4 mA
- Utgångssignal (max.)
20 mA
- Gränssnitt
IO-link
- Mätområde (tryck) (min.)
-0.1 MPa
- Mätområde (tryck) (max.)
1 MPa
- Mätområde (tryck)
-0.1 MPa till 1 MPa
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
18 - 30 V/DC
- Kontakttyp
1 NC
1 NO
Analog
IP65/67
- Min. temperatur
-25 °C
- Max. temperatur
80 °C
- Vikt
0.2280 kg
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ja
