ifm Electronic Inkremental Rotationsgivare 1 st RUP500 Magnetisk Synkroniserad fläns

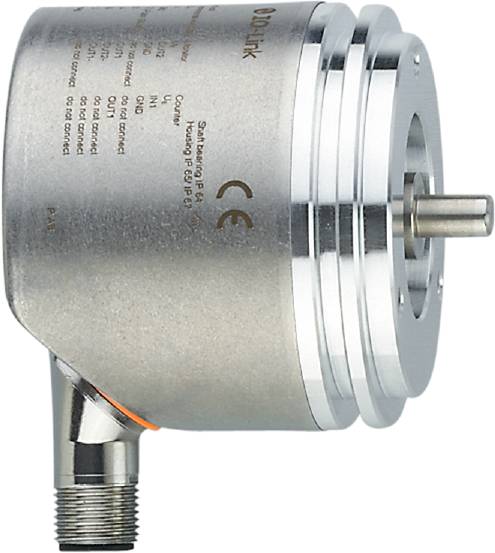

En silverfärgad sensor med metallhölje och anslutning för dataöverföring. Markeringar och certifieringar är synliga.
Liknande avbildning
Typ av produkt
Rotationsgivare
Utförande
Inkremental
Driftspänning (min.)
4.75 V/DC
Driftspänning max.
30 V/DC
Anslutningstyp
M12
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 23 nov.
Antal
Toal (4 590,00 kr / stycken)
4 590,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Pulsgivare

  • Konfigurerbar som pulsgivare, varvtalssensor eller räknare
  • Tydlig LED-display med röd-grön-bytesindikering
  • Hög stöt- och vibrationstålighet tack vare magnetisk avkänningsprincip
  • Upplösning kan programmeras fritt från 1... 10.000
  • Bekväm kommunikation och programmering via IO-link

Tekniska specifikationer

  • Mått [mm]: Ø 58 / L = 64
  • Avkänningssystem: Magnetiskt
  • Display: 10-segments display, röd / grön 4-ställig parametriserade; 2 x LED, gul; 5 x LED, grön
  • Upplösning: 1...10000; (parametriserade; fabriksinställning: 1024) strecken
  • Funktionsprincip: Inkrementell
  • Noggrannhet rotationsgivare-vinkel [°]: 0.1
  • IO-Link revision: 1.1
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Omgivningstemperatur-1 [°C]: -40...85
  • Applikation: Pulsgivare; varvtalsvakt; räknare
  • Monteringsfläns: Synkronfläns
  • Driftspänning [V] 4,75...30 DC
  • Referenstemperatur vridmoment [°C]: 20
  • Elektriskt utförande: HTL/TTL
  • Vikt [g]: 437.000
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -40...85
  • Max. Startvridmoment [Nm]: 1
  • Max. Varvtal elektriskt [varv/min]: 12000
  • Max. Varvtal mekaniskt [varv/min]: 12000
  • Max. Axelbelastning vid axeländen [N]: 40
  • Max. Axelbelastning radial vid axeländen [N]: 60
  • Max. Tillåten relativ luftfuktighet [%]: 95; (kondensation ej tillåten)
  • Min./max. Processcykeltid [ms]: 2.3
  • MTTF: 218
  • Parametriermöjligheter: Pulsgivare; upplösning; rotationsriktning; HTL; TTL; Hastighetsmonitor; upplösning
  • Fasförskjutning A och B [°]: 90
  • Returpunkt RP - varvtalsvaäkta_singlar [Hz]: -166,7...166,6
  • Backomkopplingspunkt RP - varvtalsvaäkta_singlar [varv/min]: -9999...9994
  • Brytfrekvens [kHz]: 1000
  • Brytpunkt SP - varvtalsgivare_ingular [Hz]: -166,6...166,7
  • Brytpunkt SP - varvtalsgivare_ingular [varv/min]: -9994...9999
  • Kapslingsklass IP 65; (på hussidan: IP 67; på insidan av vådan: IP 64)
  • Skyddsklass: III
  • SIO-läge: Ja
  • Kontaktanslutning: Pinlayout: 0095 - kontaktanslutning: 1 x M12, radial, axial kan användas; kodning: A; handtag: Rostfritt stål; max. Ledningslängd 100 m, (IO-link: Max. 20 m)
  • Strömupptagning [mA] < 350
  • Polvändningsskydd: Ja
  • Förvalspunkt - Zahler_singular: 1...9999
  • Axelutförande: Helaxel
  • Axeldiameter [mm]: 6
  • Vågmaterial: Rostfritt stål
Typ av produkt

Rotationsgivare

Typ

RUP500

Utförande

Inkremental

Teknik

Magnetisk

Driftspänning (min.)

4.75 V/DC

Driftspänning max.

30 V/DC

Driftspänning

4.75 - 30 V/DC

Gränssnitt

IO-link

Anslutningstyp

M12

Kabellängd

100 m

Kontaktorientering

Radial

Egenskaper

LED-visning

Steg per varv

10000

Max. Puls per varv

10000

Flänstyp (utförande)

Synkroniserad fläns

Axeltyp

Helaxel

Axel-Ø

6 mm

Material (fläns)

Aluminium

Material (axel)

Rostfritt stål

Kapslingsmaterial

Ickerostande stål

Noggrannhet

0.1°

Min. temperatur

-40 °C

Max. temperatur

85 °C

IP65

Längd

64 mm

Diameter

58 mm

Mått.

(Ø x L) 58 mm x 64 mm

RoHS-godkänd

Ja

Innehåll

1 st

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3320760 ifm Electronic Inkremental Rotationsgivare 1 st RUP500 Magnetisk Synkroniserad fläns

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3320760 ifm Electronic Inkremental Rotationsgivare 1 st RUP500 Magnetisk Synkroniserad fläns

Beskrivning

Ifm RUP500 full-axelgivare

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
