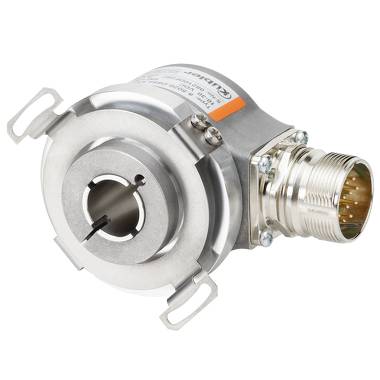

Kübler Group Inkremental, Tvärspänning med invertering Rotationsgivare 1 st Sendix 5020 50 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Rotationsgivare
Utförande
Inkremental
Tvärspänning med invertering
Anslutningstyp
M12, 8 polig
Axeltyp
Hålaxel
Axel-Ø
15 mm
Datablad (PDF)
4 Styck
Antal
Toal (3 032,00 kr / stycken)
3 032,00 kr
exkl. moms
Fri frakt
Endast 4 Styck kvar på lager
Höjdpunkter & detaljer
Inkrementell rotationsgivare
- Robust Safety-Lock lagerkonstruktion
- Pressgjutet zink-hölje
- Litet monteringsdjup på 35 mm
Tekniska specifikationer
- Varvtal utan axeltätning: max. 12 000 varv/min
- Varvtal med axeltätning: max. 6 000 varv/min
- Rotorns tröghetsmoment: ca 6 x 10-6 kgm²
- Startvridmoment utan axeltätning: < 0,01 Nm
- Startvridmoment med axeltätning: < 0,05 Nm
- Axelns tillåtna belastning radialt: 80 N
- Axelns tillåtna belastning axialt: 40 N
- Vikt: ca 0,4 kg
- Kapslingsklass enligt EN 60 529: IP65
- Arbetstemperaturområde: -40–+85 °C
- Axel: rostfritt stål
- Chockbeständighet enligt DIN-IEC 68-2-27: 2 500 m/s², 6 ms
- Vibrationstålighet enligt DIN-IEC 68-2-6: 100 m/s², 10–2 000 Hz
- Strömförbrukning (utan last) vanl. 50 mA, med invertering: max 100 mA
- Till. belastning/kanal: max. ±20 mA
- Impulsfrekvens: max. 300 kHz
- Signalnivå high: min. UB-2,0 V
- Signalnivå low: max. 0,5 V
- Stigtid tr max. 1 µs
- Frånslagstid tf max. 1 µs
- Typ av produkt
Rotationsgivare
- Typ
Sendix 5020
- Utförande
Inkremental
Tvärspänning med invertering
- Driftspänning
12 V/DC
24 V/DC
- Gränssnitt
RS422
- Anslutningstyp
M12, 8 polig
- Max. Puls per varv
1024
- Fläns-Ø
50 mm
- Axeltyp
Hålaxel
- Axel-Ø
15 mm
- Material (axel)
Rostfritt stål
- Kapslingsmaterial
Pressgjuten zink
- Min. temperatur
-40 °C
- Max. temperatur
85 °C
- Höjd
35 mm
- Diameter
50 mm
- Mått.
(Ø x H) 50 mm x 35 mm
- Innehåll
1 st
- Konstruktionsstorlek
50 mm
- Utförande
Ihålig axel
- Upplösning
1 024 imp./varv
- Anslutningstyp
M12-kontakt, 8-polig
- Driftspänning (specifikationer)
10 - 30 V/DC
Dokument & nedladdningar
Datablad
Datablad 198789 Kübler Group Inkremental, Tvärspänning med invertering Rotationsgivare 1 st Sendix 5020 50 mm
Datablad 198789 Kübler Group Inkremental, Tvärspänning med invertering Rotationsgivare 1 st Sendix 5020 50 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 198789 Kübler Group Inkremental, Tvärspänning med invertering Rotationsgivare 1 st Sendix 5020 50 mm
Bruks- och säkerhetsanvisning 198789 Kübler Group Inkremental, Tvärspänning med invertering Rotationsgivare 1 st Sendix 5020 50 mm
Deklaration om överensstämmelse
Deklaration om överensstämmelse 198789 Kübler Group Inkremental, Tvärspänning med invertering Rotationsgivare 1 st Sendix 5020 50 mm
Beskrivning
Särskilt robust och kompakt inkrementell rotationsgivare.
