ifm Electronic Inkremental Rotationsgivare 1 st ROP524 Magnetisk 58.5 mm Piece

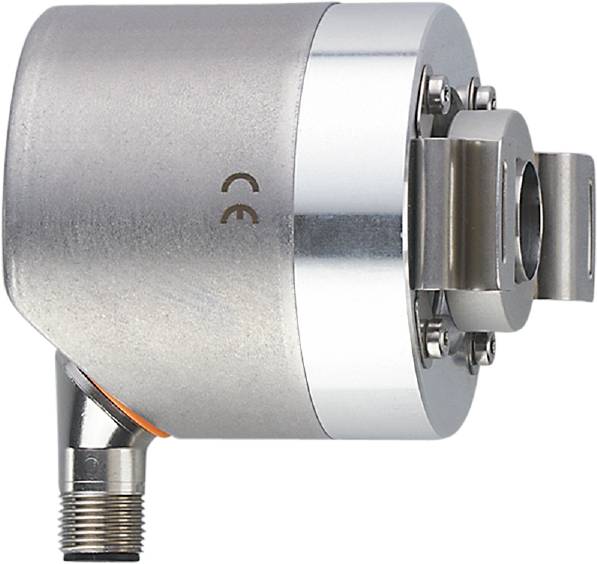

En silverfärgad vridgivare med roterande del och en anslutningskontakt på undersidan, märkt med CE-märket.
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Rotationsgivare
Utförande
Inkremental
Driftspänning (min.)
4.75 V/DC
Driftspänning max.
30 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 23 nov.
Antal
Toal (4 890,00 kr / stycken)
4 890,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Pulsgivare

  • Ensidig öppen ihålig axelgivare
  • Axeldiameter 15,875 mm
  • Upplösning 1...10000
  • IO-link
  • M12 kontaktdon

Tekniska specifikationer

  • Mått [mm]: Ø 58,5 / L = 69
  • Avkänningssystem: Magnetiskt
  • Display: 10-segments display, röd / grön 4-ställig parametriserade; 2 x LED, gul; 5 x LED, grön
  • Upplösning: 1...10000; (parametriserade; fabriksinställning: 1024) strecken
  • Funktionsprincip: Inkrementell
  • Noggrannhet rotationsgivare-vinkel [°]: 0.1
  • IO-Link revision: 1.1
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Omgivningstemperatur-1 [°C]: -40...85
  • Applikation: Pulsgivare; varvtalsvakt; räknare
  • Fästfläns Ø 58.5 mm
  • Driftspänning [V] 4,75...30 DC
  • Referenstemperatur vridmoment [°C]: 20
  • Axel [mm] monteringsdjup: 27
  • Elektriskt utförande: HTL/TTL
  • Vikt [g]: 465.500
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -40...85
  • Max. Startvridmoment [Nm]: 2
  • Max. Axiell axelförskjutning [mm]: 0,5
  • Max. Varvtal elektriskt [varv/min]: 12000
  • Max. Varvtal mekaniskt [varv/min]: 12000
  • Max. Tillåten relativ luftfuktighet [%]: 95; (kondensation ej tillåten)
  • Min./max. Processcykeltid [ms]: 2.3
  • MTTF: 218
  • Parametriermöjligheter: Pulsgivare; upplösning; rotationsriktning; HTL; TTL; Hastighetsmonitor; upplösning
  • Fasförskjutning A och B [°]: 90
  • Returpunkt RP - varvtalsvaäkta_singlar [Hz]: -166,7...166,6
  • Backomkopplingspunkt RP - varvtalsvaäkta_singlar [varv/min]: -9999...9994
  • Brytfrekvens [kHz]: 1000
  • Brytpunkt SP - varvtalsgivare_ingular [Hz]: -166,6...166,7
  • Brytpunkt SP - varvtalsgivare_ingular [varv/min]: -9994...9999
  • Kapslingsklass IP 65; (på hussidan: IP 67; på insidan av vådan: IP 65)
  • Skyddsklass: III
  • SIO-läge: Ja
  • Anslutning: Stiftlayout: 0095 - kontaktanslutning: 1 x M12, radial, axial kan användas; kodning: A; greppkropp: 1.4401 (rostfritt stål / 316); max. Ledningslängd 100 m, (IO-link: Max. 20 m)
  • Strömupptagning [mA] < 350
  • Polvändningsskydd: Ja
  • Förvalspunkt - Zahler_singular: 1...9999
  • Axelutförande: Enkelsidig öppen ihålig axel
  • Axeldiameter [mm]: 15.875
  • Vågmaterial: Rostfritt stål
Förpackningstyp

Piece

Typ av produkt

Rotationsgivare

Typ

ROP524

Utförande

Inkremental

Teknik

Magnetisk

Driftspänning (min.)

4.75 V/DC

Driftspänning max.

30 V/DC

Driftspänning

4.75 - 30 V/DC

Gränssnitt

IO-link

Anslutningstyp

M12

Kontaktorientering

Radial

Egenskaper

LED-visning

Steg per varv

1024

Max. Puls per varv

10000

Fläns-Ø

58.5 mm

Axeltyp

Hålaxel

Vågdjup

27 mm

Axel-Ø

15.875 mm

Material (fläns)

Aluminium

Material (axel)

Rostfritt stål

Kapslingsmaterial

Rostfritt stål

Noggrannhet

0.1°

Min. temperatur

-40 °C

Max. temperatur

85 °C

IP65

Längd

69 mm

Diameter

58.5 mm

Mått.

(Ø x L) 58.5 mm x 69 mm

RoHS-godkänd

Ja

Innehåll

1 st

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3320900 ifm Electronic Inkremental Rotationsgivare 1 st ROP524 Magnetisk 58.5 mm Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3320900 ifm Electronic Inkremental Rotationsgivare 1 st ROP524 Magnetisk 58.5 mm Piece

Beskrivning

Ifm ROP524 ensidig öppen ihålig axelgivare

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
