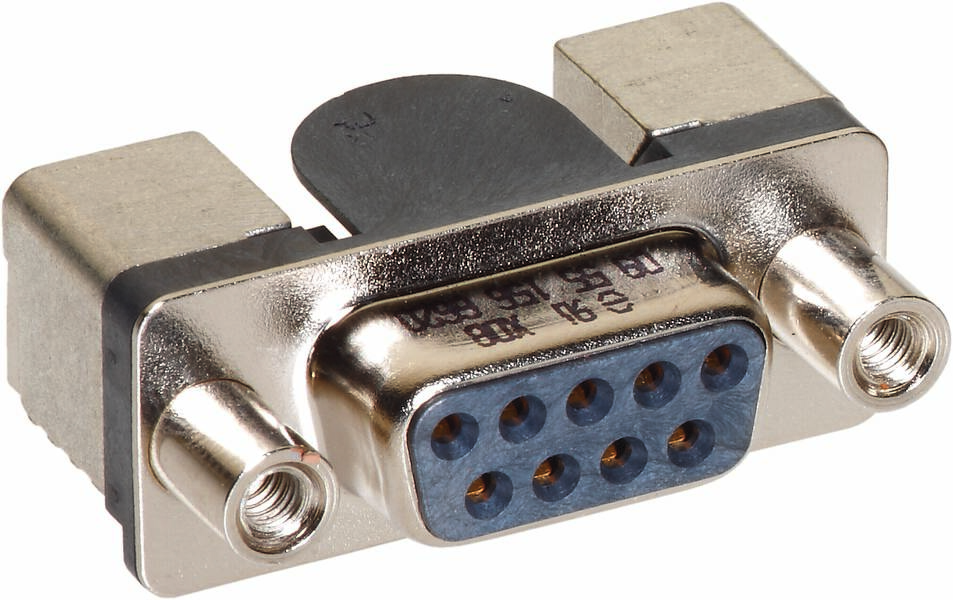

HARTING 09 55 156 6616 333 09551566616333 Grenkontakt Antal poler: 9 SMT 1 st Piece
Förpackningstyp
Piece
Typ av produkt
Grenkontakt
Konstruktionsform
Hona vinklad
Antal poler
9
Anslutning
SMT
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (209,00 kr / stycken)
209,00 kr
inkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Anslutningsdon
- Grenkontakt
- Antal poler: 9
Tekniska specifikationer
- Serie D-sub
- Komponent: Stickkontakt
- Kontaktbeskrivning: Stansad;vinklad
- Anslutningstyp: Reflow-lödanslutning (SMT)
- Typ av anslutning: Moderkort to daughterkort
- Antal kontakter: 9
- Låsningstyp: Fläns med gänga 4-40 UNC
- Raster, anslutningssida 2,76 mm
- Märkström: Fram till 5 A.
- Isolationsmotstånd > 5 x 109 Ω
- Genomgångsmotstånd: ≤25 mΩ
- Gränstemperatur: -55 ... +125 °C (vid reflowlödning max. 30 till +240 °C)
- Kontaktcykler: ≥ 250
- Provspänning Ueff: 1 kV
- Isoleringsmaterialsgrupp IIIA (175 ≤ CTI < 400)
- Material användning: Liquid-crystal polymer (LCP);Shell: Stål, förnicklad
- Färginsats: Svart
- Material kontakter: Kopparlegering;jord: Pressgjuten zink
- Kontaktyta: Ädelmetall via ni
- Materialbrännbarhetsklass UL 94: V-0
- Standarder: Din 41652
- Nettovikt: 12 g
- Beteckning: Standard
- Luftvägssträcka: ≥ 1 mm
- Krypavstånd: ≥ 1 mm
- Moisture Sensitivity Level (MSL): 1 enligt ECA/IPC/JEDEC J-STD-020D
- Process Sensitivity Level (PSL): R0 enligt ECA/IPC/JEDEC J-STD-020D
- Hot plugging: nej
- Panelstyrka ≥1,6 mm
- Kontaktkraft ≤ 30 N.
- Dragkraft: ≥ 3,3 N;≤ 20 N.
- Kön: Uttag
- Beskrivning: Lågprofil
- Åtdragningsmoment: ≤0,6 Nm skruvbultar
- Storlek D-sub 1
- Radavstånd 2,84 mm
- Inbyggnadshöjd: Monteringshöjd från fram till 3,6 mm
- Förpackningstyp
Piece
- Typ
D-sub
- Typ av produkt
Grenkontakt
- Konstruktionsform
Hona vinklad
- Antal poler
9
- Anslutning
SMT
- Innehåll
1 st
- Kontaktcykler
≥ 250
- Tillverkarnr.
09551566616333
- Tillverkarfärg
Svart
- Kontakttyp
stansade kontakter
- Kontaktmaterial
Kopparlegering
- Kontaktyta
Ädelmetall
- RM
2.76 mm
- Funktioner
Låg konstruktion
- Typ
09 55 156 6616 333
Plug/bus
9
Dokument & nedladdningar
Datablad
Datablad 3004171 HARTING 09 55 156 6616 333 09551566616333 Grenkontakt Antal poler: 9 SMT 1 st Piece
Datablad 3004171 HARTING 09 55 156 6616 333 09551566616333 Grenkontakt Antal poler: 9 SMT 1 st Piece
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3004171 HARTING 09 55 156 6616 333 09551566616333 Grenkontakt Antal poler: 9 SMT 1 st Piece
Beskrivning
Kontaktdon, lågprofil, reflow-lödanslutning (SMT), märkström: 5 A, uttag, storlek D-sub 1
