Name: binder 99 9480 102 08-20 Kabelhylsdon Hona rak Totalt antal poler: 8 Serie (rundkontakt): 710 1 st
Brand: binder
SKU: 3217619
Availability: BackOrder

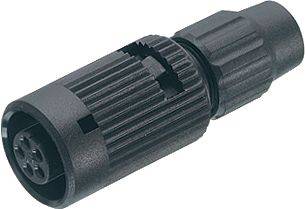

Svart, cylindrisk kontakt med flera stift, lämplig för elektronik- eller ljudanslutningar.

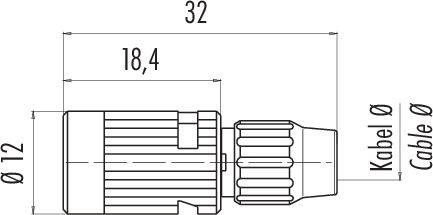

Teknisk ritning av en cylindrisk kontakt. Mått: Total längd 32 mm, hölje diameter 12 mm. Text: 'Kabel Ø'.

Teckning av en 8-polig rund kontakt med numrerade kontakter. Kontaktplatserna är cirkulärt arrangerade.

1/3

Liknande avbildning

Typ av produkt

Kabelhylsdon

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

85 Styck

Antal

Styck

Toal (349,00 kr / stycken)

349,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

Bajonett kabelhylsdon
Poltal 8
4.0 - 5.0 mm
Oskärmad
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori II
Föroreningsgrad: 1
Material kontaktkropp: Pa (UL94 V-0)
Kabelgenomföring 4.0 - 5.0 mm
Monteringssätt: Kabelmontering

Typ: 99 9480 102 08

Typ av produkt: Kabelhylsdon

Konstruktionsform: Hona rak

Totalt antal poler: 8

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 1 A

Nominell ström - avrundad: 1 A

Tillslutningssätt: Bajonett

Nominell spänning: 125 V

Kontaktmaterial: CuSn

Höljematerial: PA

: AWG 26

Tillverkarnr.: 99 9480 102 08-20

Antal poler: 8

max. Tvärsnitt: 0.14 mm²

Tvärsnittsarea: 0.14 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 710

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Innehåll

Konstruktionsform

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 99 9480 102 08-20 Kabelhylsdon Hona rak Totalt antal poler: 8 Serie (rundkontakt): 710 1 st

Artikelnr.:3217619

Leverans tis 10 nov.

85 StyckConrad Electronic

Denna artikel

1 st

Hona rak

1 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

349,00 kr^*

binder 09 0973 00 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 710 1 st

Artikelnr.:3215137

Leverans fre 4 dec.

Conrad Electronic

1 st

Flänsstickkontakt

4 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

139,00 kr^*

binder 09 0974 00 02-20 Flänsuttag Hona rak Totalt antal poler: 2 Serie (rundkontakt): 710 1 st

Artikelnr.:3215138

Leverans tis 10 nov.

205 StyckConrad Electronic

1 st

Hona rak

4 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

139,00 kr^*

binder 09 0997 00 05-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 5 Serie (rundkontakt): 710 1 st

Artikelnr.:3215139

Leverans tis 10 nov.

245 StyckConrad Electronic

1 st

Flänsstickkontakt

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

179,00 kr^*

binder 99 0971 100 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 710 1 st

Artikelnr.:3215881

Leverans tis 10 nov.

45 StyckConrad Electronic

1 st

Kontakt hane rak

4 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

169,00 kr^*

binder 99 0971 102 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 710 1 st

Artikelnr.:3215882

Leverans tis 8 dec.

Conrad Electronic

1 st

Kontakt hane rak

4 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

169,00 kr^*

binder 99 0972 100 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 710 1 st

Artikelnr.:3215883

Leverans tis 8 dec.

Conrad Electronic

1 st

Hona rak

4 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

179,00 kr^*

binder 99 0972 102 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 710 1 st

Artikelnr.:3215884

Leverans tis 8 dec.

Conrad Electronic

1 st

Hona rak

4 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

179,00 kr^*

binder 99 0975 102 03-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 3 Serie (rundkontakt): 710 1 st

Artikelnr.:3215885

Leverans tis 10 nov.

49 StyckConrad Electronic

1 st

Kontakt hane rak

4 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

229,00 kr^*

binder 99 0976 102 03-20 Kabelhylsdon Hona rak Totalt antal poler: 3 Serie (rundkontakt): 710 1 st

Artikelnr.:3215886

Leverans tis 10 nov.

37 StyckConrad Electronic

1 st

Hona rak

4 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3217619 binder 99 9480 102 08-20 Kabelhylsdon Hona rak Totalt antal poler: 8 Serie (rundkontakt): 710 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3217619 binder 99 9480 102 08-20 Kabelhylsdon Hona rak Totalt antal poler: 8 Serie (rundkontakt): 710 1 st

Beskrivning

Våra subminiatyr-rundkontakter har utvecklats för de många användningsområden där storlek och signalintegritet spelar en viktig roll. Vi erbjuder modeller med snäpp-, bajonett- och Push-Pull-låsning och med M9-skruvlåsning i två olika utföranden, antingen med kapslingsklass IP40 eller IP67. Kontaktdonen finns med två till åtta kontakter, i rakt eller vinklat utförande samt som flänskontaktdon. De olika modellerna har lödanslutning eller skruvanslutning och blir tillgängliga i olika längder med formsprutade kablar. Vi använder material av hög kvalitet för att tillverka våra rundkontaktdon. Höljet och kontaktkropparna består av PUR eller PVC, kontakterna är av guldpläterad brons eller guldpläterad mässing. Det finns sju olika serier som övertygar med följande fördelar:

• Valet av lås
• Kapslingsklass IP40 eller IP67
• 2- till 8-polig
• Raka och vinklade utföranden
• Upp till 1.000 cykler

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
