Name: binder 99 9106 02 03-20 Kabelhylsdon Hona rak Totalt antal poler: 3 Serie (rundkontakt): 720 1 st
Brand: binder
SKU: 3217567
Availability: BackOrder

En svart cylindrisk kontakt med en grön tätningsring och flera elektriska kontakter i ena änden.

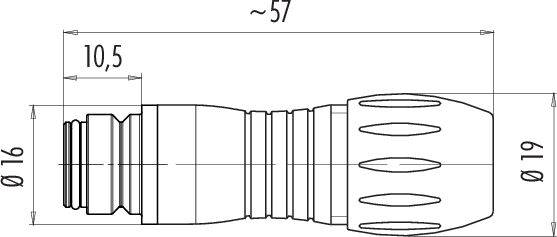

Teknisk ritning av en slangkoppling. Mått: Totallängd ~57 mm, diameter 16 mm och 19 mm, längd 10,5 mm.

Diagram över en trepolig kontakt med numrerade kontakter 1, 2 och 3, framställd i en cirkulär disposition.

1/3

Liknande avbildning

Typ av produkt

Kabelhylsdon

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

149 Styck

Antal

Styck

Toal (199,00 kr / stycken)

199,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

Snap-in IP67 kabeldosa
Antal poler: 3
6.0 - 8.0 mm
Oskärmad
Lödning
IP67
VDE

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolering: II.
Överspänningskategori II
Föroreningsgrad: 2
Material kontaktkropp: Pa (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 9106 02 03

Typ av produkt: Kabelhylsdon

Konstruktionsform: Hona rak

Totalt antal poler: 3

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 7 A

Nominell ström - avrundad: 7 A

Tillslutningssätt: snäpp

Nominell spänning: 250 V

Kontaktmaterial: CuSn

Höljematerial: PA

: AWG 18

Tillverkarnr.: 99 9106 02 03-20

Antal poler: 3

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 720

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Innehåll

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 99 9106 02 03-20 Kabelhylsdon Hona rak Totalt antal poler: 3 Serie (rundkontakt): 720 1 st

Artikelnr.:3217567

Leverans tis 10 nov.

149 StyckConrad Electronic

Denna artikel

Lödning

1 st

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,00 kr^*

binder 99 9105 02 03-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 3 Serie (rundkontakt): 720 1 st

Artikelnr.:3217564

Leverans tis 10 nov.

70 StyckConrad Electronic

Lödning

1 st

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

169,00 kr^*

binder 99 9105 03 03-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 3 Serie (rundkontakt): 720 1 st

Artikelnr.:3217565

Leverans tis 10 nov.

1 StyckConrad Electronic

Lödning

1 st

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

139,00 kr^*

binder 99 9107 090 03-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 3 Serie (rundkontakt): 720 1 st

Artikelnr.:3217570

Leverans fre 15 jan. 2027

Conrad Electronic

Lödning

1 st

Flänsstickkontakt

250 V

7 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,00 kr^*

binder 99 9108 090 03-20 Flänsuttag Hona rak Totalt antal poler: 3 Serie (rundkontakt): 720 1 st

Artikelnr.:3217571

Leverans fre 15 jan. 2027

Conrad Electronic

Lödning

1 st

Hona rak

250 V

7 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,00 kr^*

binder 99 9113 02 05-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 5 Serie (rundkontakt): 720 1 st

Artikelnr.:3217572

Leverans tis 10 nov.

233 StyckConrad Electronic

Lödning

1 st

Kontakt hane rak

125 V

5 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

169,00 kr^*

binder 99 9113 03 05-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 5 Serie (rundkontakt): 720 1 st

Artikelnr.:3217573

Leverans tis 10 nov.

19 StyckConrad Electronic

Lödning

1 st

Kontakt hane rak

125 V

5 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

179,00 kr^*

binder 99 9113 70 05-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 5 Serie (rundkontakt): 720 1 st

Artikelnr.:3217575

Leverans fre 11 dec.

Conrad Electronic

Lödning

1 st

Kontakt hane rak

125 V

5 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

179,00 kr^*

binder 99 9114 02 05-20 Kabelhylsdon Hona rak Totalt antal poler: 5 Serie (rundkontakt): 720 1 st

Artikelnr.:3217576

Leverans tis 10 nov.

60 StyckConrad Electronic

Lödning

1 st

Hona rak

125 V

5 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,00 kr^*

binder 99 9114 03 05-20 Kabelhylsdon Hona rak Totalt antal poler: 5 Serie (rundkontakt): 720 1 st

Artikelnr.:3217577

Leverans fre 11 dec.

Conrad Electronic

Lödning

1 st

Hona rak

125 V

5 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

209,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3217567 binder 99 9106 02 03-20 Kabelhylsdon Hona rak Totalt antal poler: 3 Serie (rundkontakt): 720 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3217567 binder 99 9106 02 03-20 Kabelhylsdon Hona rak Totalt antal poler: 3 Serie (rundkontakt): 720 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
