Name: binder 99 5852 15 14-20 Kabelhylsdon Hona rak Totalt antal poler: 14 Serie (rundkontakt): 423 1 st
Brand: binder
SKU: 3217555
Availability: BackOrder

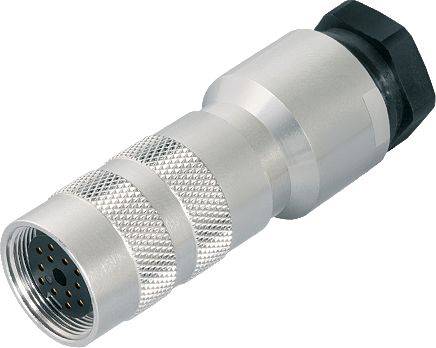

Silverfärgad metallkontakt med flera runda anslutningshål på ena änden och en strukturerad greppyta.

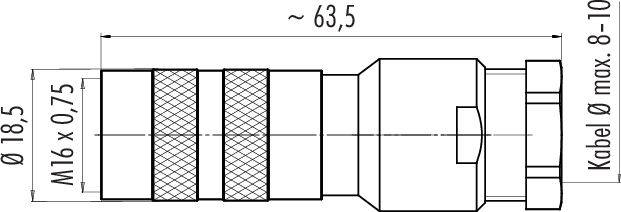

Teknisk ritning av en kontakt. Dimensioner: Längd ~63,5 mm, diameter Ø 18,5 mm, gänga M16 x 0,75, kabeltjocklek 8-10 mm.

Diagram över en rundkontakt med 8 stift, märkta med bokstäverna G, R, P, E, S, O, J, C, som visar möjliga anslutningar.

1/3

Liknande avbildning

Typ av produkt

Kabelhylsdon

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

91 Styck

Antal

Styck

Toal (590,00 kr / stycken)

590,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 kabeldosa
Poltal 14
8.0 - 10.0 mm
skärmbar
Lödning
IP67
UL

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 8.0 - 10.0 mm
Monteringssätt: Kabelmontering

Typ: 99 5852 15 14

Typ av produkt: Kabelhylsdon

Konstruktionsform: Hona rak

Totalt antal poler: 14

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuSn

Höljematerial: Förnicklad mässing

: AWG 24

Tillverkarnr.: 99 5852 15 14-20

Antal poler: 14

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 423
