Name: binder 99 5625 75 07-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 7 Serie (rundkontakt): 423 1 st
Brand: binder
SKU: 3216428
Availability: BackOrder

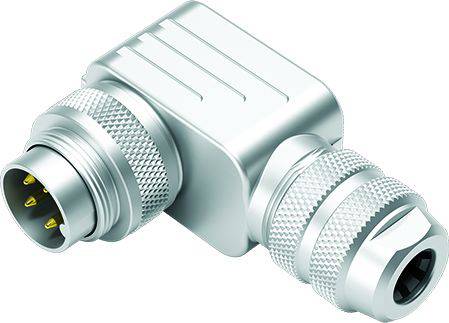

En silverfärgad, rektangulär kontakt med räfflat handtag visar fyra guldiga stift. Lämplig för industriella tillämpningar.

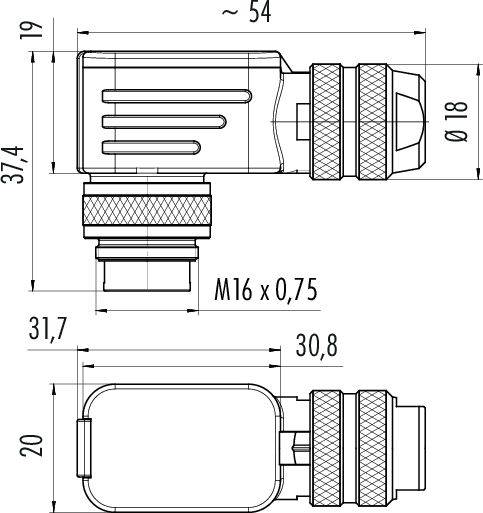

Teknisk ritning av en kontakt med mått: Längd 54 mm, diameter 18 mm, gänga M16 x 0,75. Sido- och ovanifrånvy.

Diagram över en 7-polig DIN-kontakt. Numrering av kontakterna från 1 till 7 visad medurs.

1/3

Liknande avbildning

Typ av produkt

Vinklad stickpropp

Konstruktionsform

Kontakt hane vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

19 Styck

Antal

Styck

Toal (439,00 kr / stycken)

439,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 vinklad kontakt
Poltal 7
6.0 - 8.0 mm
skärmbar
Lödning
IP67
UL

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 5625 75 07

Typ av produkt: Vinklad stickpropp

Konstruktionsform: Kontakt hane vinklad

Totalt antal poler: 7

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 5 A

Nominell ström - avrundad: 5 A

Tillslutningssätt: skruvar

Nominell spänning: 125 V

Kontaktmaterial: CuZn

: AWG 18

Tillverkarnr.: 99 5625 75 07-20

Antal poler: 7

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 423
