Name: binder 99 5613 75 05-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 5 Serie (rundkontakt): 423 1 st
Brand: binder
SKU: 3216387
Availability: BackOrder

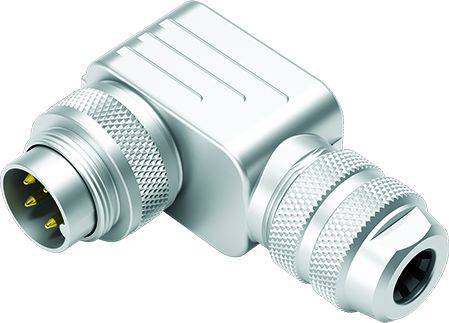

En silverfärgad, rektangulär kontakt med flera stift, lämplig för industriella tillämpningar.

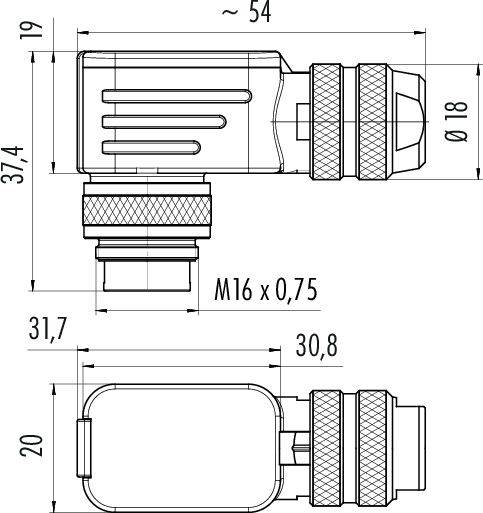

Teknisk ritning av en elektrisk kontakt med mått: Längd ~54 mm, diameter 18 mm, och gänga M16 x 0,75.

Diagram över en 5-polig DIN-kontakt med numrerade anslutningar, visar pinnarnas placering i ett cirkulärt hölje.

1/3

Liknande avbildning

Typ av produkt

Vinklad stickpropp

Konstruktionsform

Kontakt hane vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 5 jan. 2027

Antal

Styck

Toal (419,00 kr / stycken)

419,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 vinklad kontakt
Antal poler: 5
6.0 - 8.0 mm
skärmbar
Lödning
IP67
UL

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 5613 75 05

Typ av produkt: Vinklad stickpropp

Konstruktionsform: Kontakt hane vinklad

Totalt antal poler: 5

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Kontaktmaterial: CuZn

Höljematerial: Förnicklad mässing

: AWG 18

Tillverkarnr.: 99 5613 75 05-20

Antal poler: 5

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 423

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 99 5101 00 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216182

Leverans tis 8 dec.

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

359,00 kr^*

binder 99 5101 09 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216183

Leverans tis 8 dec.

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

389,00 kr^*

binder 99 5101 15 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216184

Leverans tis 10 nov.

44 StyckConrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

309,00 kr^*

binder 99 5101 19 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216185

Leverans tis 10 nov.

20 StyckConrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

379,00 kr^*

binder 99 5101 40 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216186

Leverans tis 10 nov.

59 StyckConrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

269,00 kr^*

binder 99 5101 75 02-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216187

Leverans tis 8 dec.

Conrad Electronic

Lödning

Kontakt hane vinklad

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

349,00 kr^*

binder 99 5102 00 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216188

Leverans tis 8 dec.

Conrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

379,00 kr^*

binder 99 5102 09 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216189

Leverans tis 8 dec.

Conrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

379,00 kr^*

binder 99 5102 15 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216190

Leverans tis 10 nov.

18 StyckConrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

319,00 kr^*

binder 99 5102 19 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216191

Leverans tis 8 dec.

Conrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

379,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3216387 binder 99 5613 75 05-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 5 Serie (rundkontakt): 423 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3216387 binder 99 5613 75 05-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 5 Serie (rundkontakt): 423 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
