Name: binder 99 5609 19 04-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 4 Serie (rundkontakt): 423 1 st
Brand: binder
SKU: 3216368
Availability: BackOrder

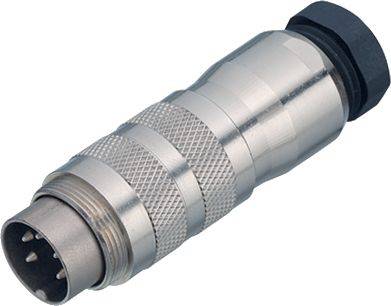

En silverfärgad cylindrisk kontakt med flera metallstift, tandad grep och svart skruvlock på ena änden.

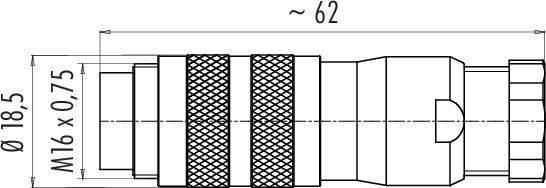

Teknisk ritning av en cylindrisk anslutningskontakt, längd ca 62 mm, diameter 18,5 mm, gänga M16 x 0,75 mm.

Diagram över en fyrpolig rundkontakt med numrerade stift 1 till 4, presenterad i en cirkulär layout.

1/3

Liknande avbildning

Typ av produkt

Kabelstiftdon

Konstruktionsform

Kontakt hane rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

14 Styck

Antal

Styck

Toal (439,00 kr / stycken)

439,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 kabelkontakt
Poltal 4
6.0 - 8.0 mm
skärmbar
Lödning
IP67
UL

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 5609 19 04

Typ av produkt: Kabelstiftdon

Konstruktionsform: Kontakt hane rak

Totalt antal poler: 4

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Kontaktmaterial: CuZn

Höljematerial: Förnicklad mässing

: AWG 18

Tillverkarnr.: 99 5609 19 04-20

Antal poler: 4

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 423
