Name: binder 99 5602 75 02-20 Vinkeldosa Hona vinklad Totalt antal poler: 2 Serie (rundkontakt): 423 1 st
Brand: binder
SKU: 3216352
Availability: BackOrder

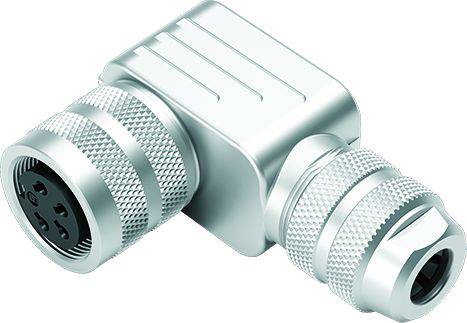

'En silverfärgad 90-graders industrikontakt med flera stift, lämplig för industriella elektriska anslutningar.'

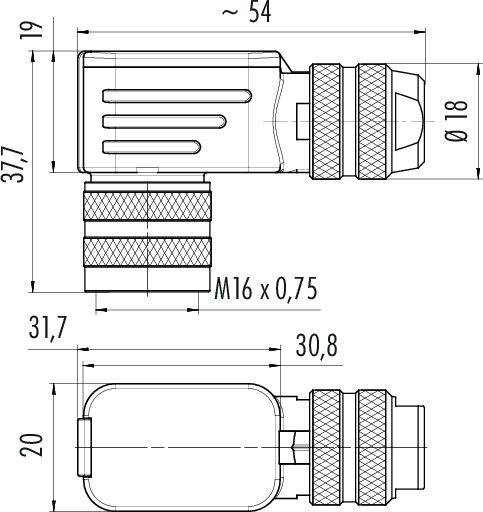

Teknisk ritning av en kontakt med dimensioner: Total längd ~54 mm, diameter 18 mm, gänga M16 x 0,75, höjd 31,7 mm.

En schematisk illustration av en europlug med två horisontellt placerade hål, märkta med siffrorna '1' och '2'.

1/3

Liknande avbildning

Typ av produkt

Vinkeldosa

Konstruktionsform

Hona vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 14 dec.

Antal

Styck

Toal (399,00 kr / stycken)

399,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 vinkeldosa
Antal poler: 2
6.0 - 8.0 mm
skärmbar
Lödning
IP67
UL

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 5602 75 02

Typ av produkt: Vinkeldosa

Konstruktionsform: Hona vinklad

Totalt antal poler: 2

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 7 A

Nominell ström - avrundad: 7 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Kontaktmaterial: CuSn

Höljematerial: Förnicklad mässing

: AWG 18

Tillverkarnr.: 99 5602 75 02-20

Antal poler: 2

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 423
