Name: binder 99 5172 75 08-20 Vinkeldosa Hona vinklad Totalt antal poler: 8 Serie (rundkontakt): 423 1 st
Brand: binder
SKU: 3216312
Availability: BackOrder

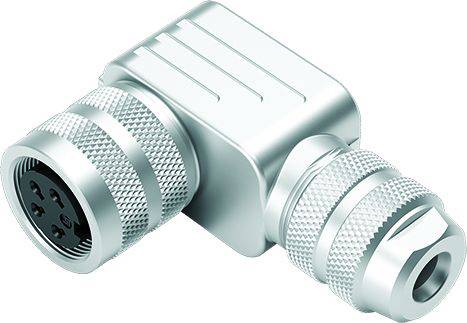

En silver, vinklig M12-kontakt med skruvförbindningar och flera stift, lämplig för industriella tillämpningar och kabeldragningar.

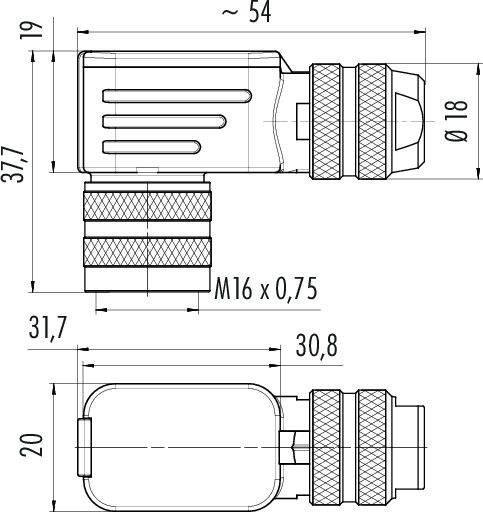

Teknisk ritning av en anslutningsadapter med dimensioner. Längd 54 mm, diameter 18 mm, gänga M16 x 0,75. Sidovy.

Ett rundkontaktschema med åtta numrerade stift (1 till 8), åtskilda av två lodräta linjer som korsar varandra i mitten.

1/3

Liknande avbildning

Typ av produkt

Vinkeldosa

Konstruktionsform

Hona vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

109 Styck

Antal

Styck

Toal (429,00 kr / stycken)

429,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 vinkeldosa
Poltal 8 din
4,0-6,0 mm
skärmbar
Lödning
IP67
UL

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 4.0 - 6.0 mm
Monteringssätt: Kabelmontering

Typ: 99 5172 75 08

Typ av produkt: Vinkeldosa

Konstruktionsform: Hona vinklad

Totalt antal poler: 8

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 5 A

Nominell ström - avrundad: 5 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuSn

Höljematerial: Förnicklad mässing

: AWG 18

Tillverkarnr.: 99 5172 75 08-20

Antal poler: 8

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 423
