Name: binder 99 5129 40 12-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 12 Serie (rundkontakt): 423 1 st
Brand: binder
SKU: 3216290
Availability: BackOrder

Silverfärgad, cylindrisk kontakt med fyra guldpläterade stift och räfflat grepp för säkert fäste, typisk för elektriska tillämpningar.

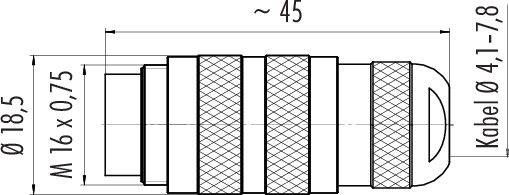

Teknisk ritning av en kabelanslutning. Dimensioner är M16 x 0,75, längd ca 45 mm, kabeltjocklek 4,1 till 7,8 mm.

Diagram över en rund kontakt med 12 stift, märkta A till M. Linjer markerar den mellersta skiljeväggen. Vissa stift är markerade.

1/3

Liknande avbildning

Typ av produkt

Kabelstiftdon

Konstruktionsform

Kontakt hane rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

22 Styck

Antal

Styck

Toal (379,00 kr / stycken)

379,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 kabelkontakt
Antal poler: 12
4.0 - 8.0 mm
Oskärmad
Lödning
IP67
UL

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 4.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 5129 40 12

Typ av produkt: Kabelstiftdon

Konstruktionsform: Kontakt hane rak

Totalt antal poler: 12

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuZn

Höljematerial: Förnicklad mässing

: AWG 24

Tillverkarnr.: 99 5129 40 12-20

Antal poler: 12

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 423

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 99 5101 00 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216182

Leverans tis 8 dec.

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

359,00 kr^*

binder 99 5101 09 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216183

Leverans tis 8 dec.

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

389,00 kr^*

binder 99 5101 15 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216184

Leverans tis 10 nov.

44 StyckConrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

309,00 kr^*

binder 99 5101 19 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216185

Leverans tis 10 nov.

20 StyckConrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

379,00 kr^*

binder 99 5101 40 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216186

Leverans tis 10 nov.

59 StyckConrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

269,00 kr^*

binder 99 5101 75 02-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216187

Leverans tis 8 dec.

Conrad Electronic

Lödning

Kontakt hane vinklad

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

349,00 kr^*

binder 99 5102 00 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216188

Leverans tis 8 dec.

Conrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

379,00 kr^*

binder 99 5102 09 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216189

Leverans tis 8 dec.

Conrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

379,00 kr^*

binder 99 5102 15 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216190

Leverans tis 10 nov.

18 StyckConrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

319,00 kr^*

binder 99 5102 19 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 423 1 st

Artikelnr.:3216191

Leverans tis 8 dec.

Conrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

379,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3216290 binder 99 5129 40 12-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 12 Serie (rundkontakt): 423 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3216290 binder 99 5129 40 12-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 12 Serie (rundkontakt): 423 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16
