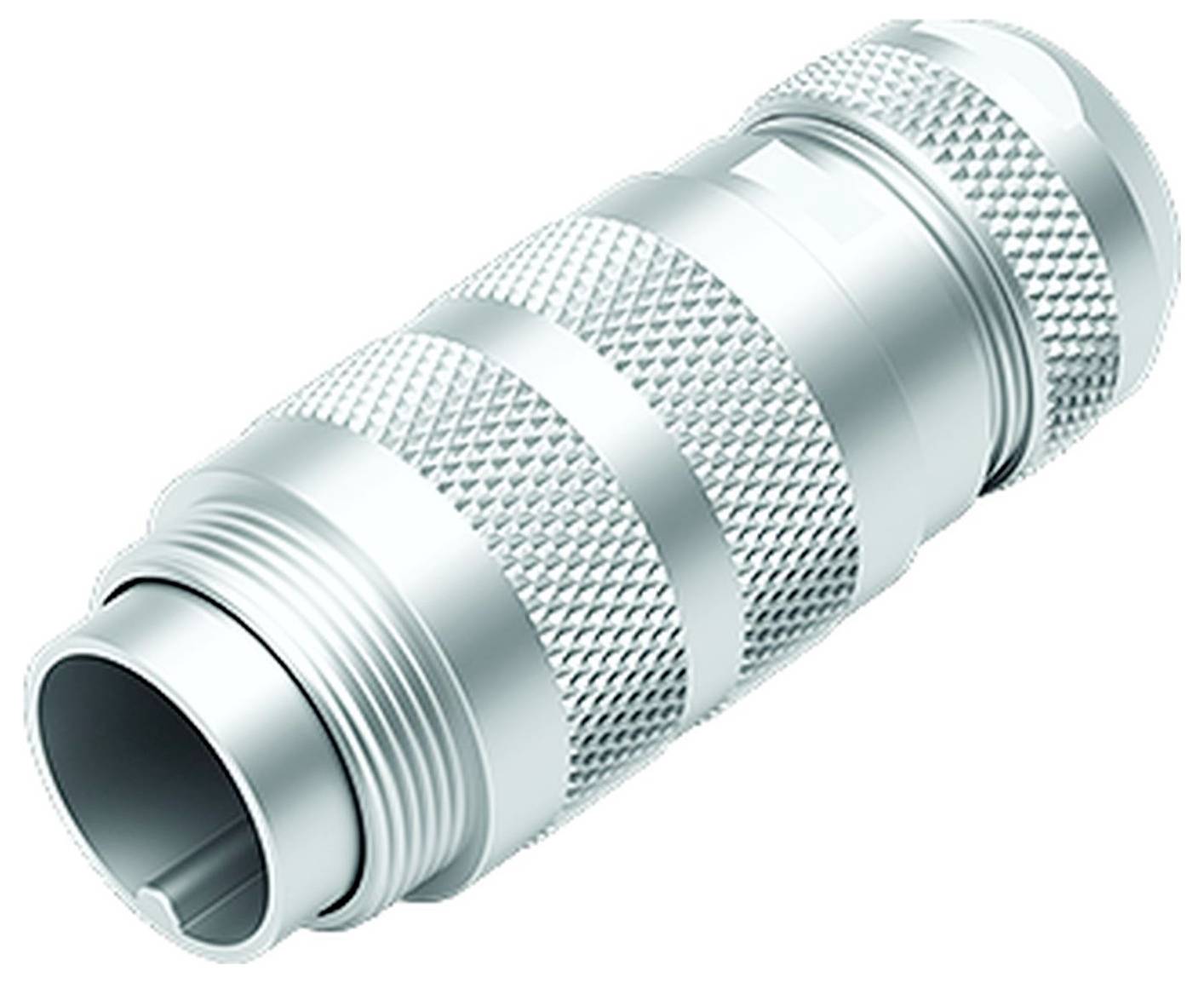

Liknande avbildning
binder 99 5113 760 05 Kabelstiftdon Totalt antal poler: 5 1 st
Typ av produkt
Kabelstiftdon
Totalt antal poler
5
Anslutning
Crimp
Innehåll
1 st
Nominell ström - avrundad
6 A
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (359,00 kr / stycken)
359,00 kr
inkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Cirkulärt kontaktdon
Viktig information!
Tekniska specifikationer
- Serie 423
- Poltal 05
- Kontaktdon konstruktion: Kabelkontakt
- Beskrivning av varianter: M16 IP67, serie 423, miniatyr kontaktdon
- Godkänd enligt UL
- EMC-duglighet: skärmbar
- Anslutningstvärsnitt (mm): 0,14–1,00 m²
- Anslutningstvärsnitt (AWG): AWG 26-18
- Anslutningstyp: crimpning
- Låsning av kontakt: skruvar
- Märkström (40 °C) 6,0 A.
- Isolieringsmaterialsgrupp III
- Överspänningskategori II
- Föroreningsgrad: 2
- Märkspänning ( V ): 150 V.
- Kapslingsklass: IP 67
- Material hölje: CuZn (förnicklad mässing)
- Material kontaktkropp: PBT
- Material låsning: CuZn (mässing)
- Kabelgenomföring 4,1-7,8 mm
- Säkerhetsdetaljer: Kontakten får inte sättas in under belastning eller kopplas bort. Bristande efterlevnad och felaktig användning kan leda till personskador.
- Kontaktdonen har utvecklats för användningsområden i anläggning-, styrnings- och elapparatbygge. Det är upp till användaren att kontrollera om kontakterna även kan användas inom andra områden.
- Anslutningsdon som används i kretsar med farliga kontaktspänningar får endast monteras och användas av, eller under överinseende av, personer med elektrisk utbildning, med beaktande av tillämpliga bestämmelser och standarder.
- Kontakter med kapslingsklass IP67 och IP68 är inte lämplig för användning under vatten. Vid användning utomhus skall kontaktdonen skyddas separat mot korrosion.
- Kontakten är inte avsedd för nätspänningar. Observera graden av nedsmutsning och överspänningskategori.
- För att låsa kabelkontaktkopplingen med apparatanslutningen dras gängkopplingen manuellt (ca 50 cNm).
- Typ
99 5113 760 05
- Typ av produkt
Kabelstiftdon
- Totalt antal poler
5
- Anslutning
Crimp
- Innehåll
1 st
- Nominell ström
6 A
- Nominell ström - avrundad
6 A
- Tillslutningssätt
skruvar
- Nominell spänning
150 V
- Kabel-Ø till
7.8 mm
- Kabel-Ø från
4.1 mm
- Höljematerial
Förnicklad mässing
- Tillverkarnr.
99 5113 760 05
- Kabel-Ø-område
4.1 - 7.8 mm
- Antal poler
5
- RoHS-godkänd
Ja
IP67
- Crimp-område AWG (max.)
18 awg
- Crimp-område AWG (min.)
26 awg
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3334965 binder 99 5113 760 05 Kabelstiftdon Totalt antal poler: 5 1 st
Beskrivning
binder 99 5113 760 05
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
