Name: binder 99 5110 75 04-20 Vinkeldosa Hona vinklad Totalt antal poler: 4 Serie (rundkontakt): 423 1 st
Brand: binder
SKU: 3216222
Availability: BackOrder

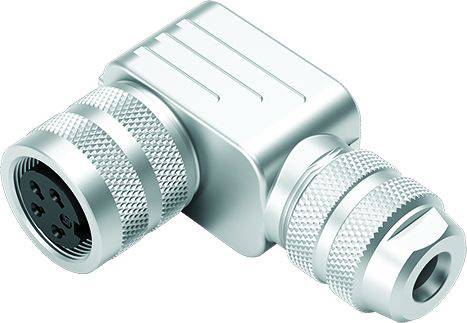

Metallisk vinkeljusteringsadapter med räfflat handtag och anslutningar i båda ändar.

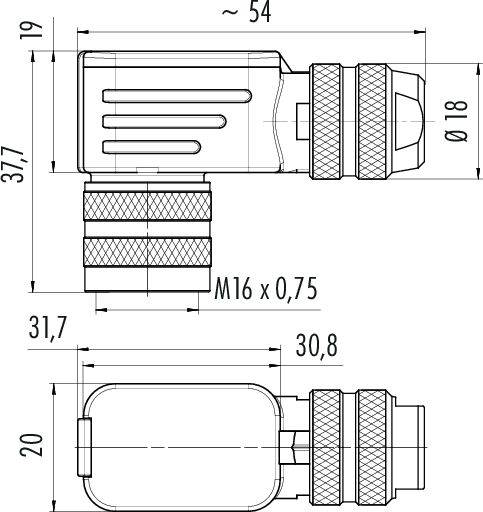

Teknisk ritning av en metallisk kontakt med mått: Längd 54 mm, diameter 18 mm, gänga M16 x 0,75.

Diagram över en 4-polig kontakt, märkt med siffrorna 1 till 4 runt anslutningsplatserna.

1/3

Liknande avbildning

Typ av produkt

Vinkeldosa

Konstruktionsform

Hona vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

5 Styck

Antal

Styck

Toal (379,00 kr / stycken)

379,00 kr

inkl. moms

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 vinkeldosa
Poltal 4
4,0-6,0 mm
skärmbar
Lödning
IP67
UL

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 4.0 - 6.0 mm
Monteringssätt: Kabelmontering

Typ: 99 5110 75 04

Typ av produkt: Vinkeldosa

Konstruktionsform: Hona vinklad

Totalt antal poler: 4

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Kontaktmaterial: CuSn

Höljematerial: Förnicklad mässing

: AWG 18

Tillverkarnr.: 99 5110 75 04-20

Antal poler: 4

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 423
