Name: binder 99 4841 00 19-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 19 Serie (rundkontakt): 440 1 st
Brand: binder
SKU: 3216174
Availability: BackOrder

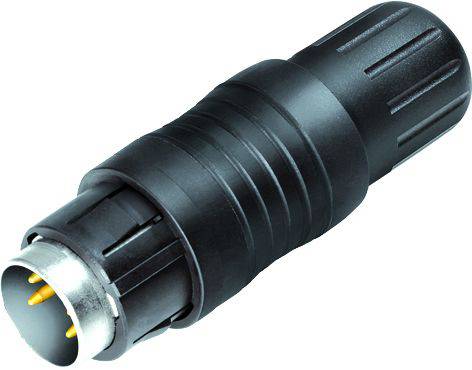

En svart, cylindrisk kontakt med flera stift. Lämplig för elektriska anslutningar och adaptrar.

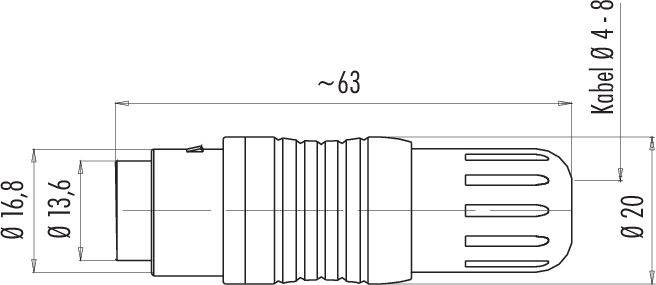

Teknisk ritning av en cylindrisk kontakt. Mått: Längd ca 63 mm, diameter 16,8 mm. Kabeltjocklek 4-8 mm.

Ett runt kontaktdiagram med 19 stift, märkta med bokstäver. De övre och övre högra stiften är A till I, de nedre och nedre vänstra stiften är E till R.

1/3

Liknande avbildning

Typ av produkt

Kabelstiftdon

Konstruktionsform

Kontakt hane rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

13 Styck

Antal

Styck

Toal (590,00 kr / stycken)

590,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

Push-Pull kabelkontakt
Poltal 19
4.0 - 8.0 mm
skärmbar
Lödning
IP67

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 4.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 4841 00 19

Typ av produkt: Kabelstiftdon

Konstruktionsform: Kontakt hane rak

Totalt antal poler: 19

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tillslutningssätt: Push-Pull

Nominell spänning: 60 V

Kontaktmaterial: CuZn

Höljematerial: PA GF

: AWG 24

Tillverkarnr.: 99 4841 00 19-20

Antal poler: 19

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 440

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Innehåll

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 09 4815 00 05-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 5 Serie (rundkontakt): 440 1 st

Artikelnr.:3215212

Leverans fre 15 jan. 2027

Conrad Electronic

1 st

Flänsstickkontakt

250 V

6 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

binder 09 4815 15 05-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 5 Serie (rundkontakt): 440 1 st

Artikelnr.:3215213

Leverans fre 15 jan. 2027

Conrad Electronic

1 st

Flänsstickkontakt

250 V

6 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

379,00 kr^*

binder 09 4816 00 05-20 Flänsuttag Hona rak Totalt antal poler: 5 Serie (rundkontakt): 440 1 st

Artikelnr.:3215217

Leverans tis 10 nov.

20 StyckConrad Electronic

1 st

Hona rak

250 V

6 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

binder 09 4820 00 06-20 Flänsuttag Hona rak Totalt antal poler: 6 Serie (rundkontakt): 440 1 st

Artikelnr.:3215226

Leverans fre 15 jan. 2027

Conrad Electronic

1 st

Hona rak

125 V

5 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

binder 09 4828 15 07-20 Flänsuttag Hona rak Totalt antal poler: 7 Serie (rundkontakt): 440 1 st

Artikelnr.:3215236

Leverans fre 15 jan. 2027

Conrad Electronic

1 st

Hona rak

125 V

5 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,00 kr^*

binder 09 4832 80 08-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 8 Serie (rundkontakt): 440 1 st

Artikelnr.:3215248

Leverans tis 10 nov.

1 StyckConrad Electronic

1 st

Hona rak

60 V

5 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

binder 09 4835 00 12-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 12 Serie (rundkontakt): 440 1 st

Artikelnr.:3215250

Leverans tis 10 nov.

17 StyckConrad Electronic

1 st

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

590,00 kr^*

binder 09 4835 15 12-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 12 Serie (rundkontakt): 440 1 st

Artikelnr.:3215251

Leverans tis 10 nov.

47 StyckConrad Electronic

1 st

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

419,00 kr^*

binder 09 4835 25 12-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 12 Serie (rundkontakt): 440 1 st

Artikelnr.:3215252

Leverans tis 10 nov.

3 StyckConrad Electronic

1 st

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,00 kr^*

binder 09 4836 00 12-20 Flänsuttag Hona rak Totalt antal poler: 12 Serie (rundkontakt): 440 1 st

Artikelnr.:3215255

Leverans tis 10 nov.

10 StyckConrad Electronic

1 st

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3216174 binder 99 4841 00 19-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 19 Serie (rundkontakt): 440 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3216174 binder 99 4841 00 19-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 19 Serie (rundkontakt): 440 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
