Name: binder 99 2444 23 05-20 Hona rak Totalt antal poler: 5 + PE Serie (rundkontakt): 820 1 st
Brand: binder
SKU: 3216087
Availability: BackOrder

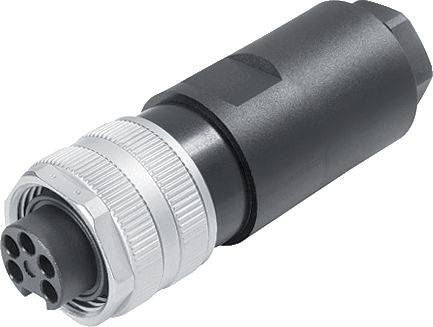

En svart, cylindrisk kontakt med silvergrängat ände och flera cirkulära kontakter.

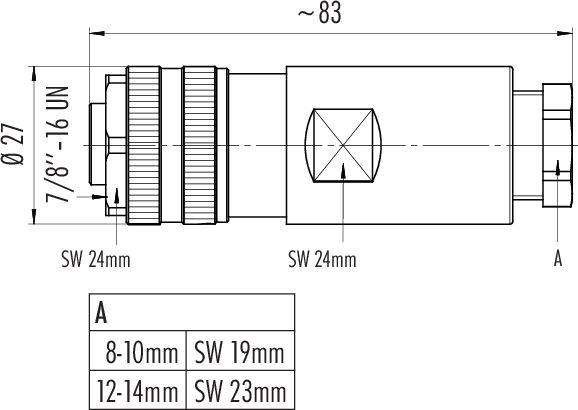

Teknisk ritning av en cylindrisk komponent med mått och gängor; visar olika nyckelvidder och längder.

'5-polig DIN-kontakt kopplingsschema. Vy över pinnplacering med markeringar för jord och andra pinnar. Ovanifrån.'

1/3

Liknande avbildning

Konstruktionsform

Hona rak

Totalt antal poler

5 + PE

Anslutning

Skruvklämma

Innehåll

1 st

Nominell ström - avrundad

9 A

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

12 Styck

Antal

Styck

Toal (590,00 kr / stycken)

590,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

7/8"; kabeluttag
Poltal 4+PE
8.0 - 10.0 mm
Oskärmad
skruvklämma
IP67
UL
VDE

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori: III
Föroreningsgrad: 3
Material KONTAKTKROPP: PUR/pa
Material låsning: Pressgjuten zink förnicklad
Kabelgenomföring 8.0 - 10.0 mm
Monteringssätt: Kabelmontering

Typ: 99 2444 23 05

Konstruktionsform: Hona rak

Totalt antal poler: 5 + PE

Anslutning: Skruvklämma

Innehåll: 1 st

Nominell ström: 9 A

Nominell ström - avrundad: 9 A

Tillslutningssätt: skruvar

Ledande kontakt (PE): Ja

Nominell spänning: 300 V
600 V

Kontaktmaterial: CuZn

Höljematerial: PBT

: AWG 14

Tillverkarnr.: 99 2444 23 05-20

Antal poler: 5

max. Tvärsnitt: 2.50 mm²

Tvärsnittsarea: 2.50 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 820

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Innehåll

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

binder 09 2446 100 03-20 Hona rak, Flänsanslutning Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215145

Leverans mån 21 dec.

Conrad Electronic

Öppna kabeländar

1 st

Hona rak

300 V

10 A

3 + PE

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,00 kr^*

binder 09 2446 180 03-20 Hona rak, Flänsanslutning Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215146

Leverans mån 21 dec.

Conrad Electronic

Lödning

1 st

Hona rak

300 V

10 A

3 + PE

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

359,00 kr^*

binder 09 2446 300 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215147

Leverans tis 10 nov.

2 StyckConrad Electronic

Öppna kabeländar

1 st

Hona rak

300 V

10 A

3 + PE

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

329,00 kr^*

binder 09 2446 310 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215148

Leverans mån 21 dec.

Conrad Electronic

Öppna kabeländar

1 st

Hona rak

300 V

10 A

3 + PE

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

329,00 kr^*

binder 09 2446 320 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215149

Leverans mån 21 dec.

Conrad Electronic

Öppna kabeländar

1 st

Hona rak

300 V

10 A

3 + PE

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

329,00 kr^*

binder 09 2446 330 03-20 Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215150

Leverans mån 21 dec.

Conrad Electronic

Lödning

1 st

Hona rak

300 V

10 A

3 + PE

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

309,00 kr^*

binder 09 2447 100 03-20 Flänsstickkontakt Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215151

Leverans tis 10 nov.

55 StyckConrad Electronic

Öppna kabeländar

1 st

Flänsstickkontakt

300 V

10 A

3 + PE

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,00 kr^*

binder 09 2447 180 03-20 Flänsstickkontakt Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215152

Leverans tis 10 nov.

1 StyckConrad Electronic

Lödning

1 st

Flänsstickkontakt

300 V

10 A

3 + PE

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

359,00 kr^*

binder 09 2447 300 03-20 Flänsstickkontakt Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215153

Leverans mån 21 dec.

Conrad Electronic

Öppna kabeländar

1 st

Flänsstickkontakt

300 V

10 A

3 + PE

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

329,00 kr^*

binder 09 2447 310 03-20 Flänsstickkontakt Totalt antal poler: 3 + PE Serie (rundkontakt): 820 1 st

Artikelnr.:3215154

Leverans mån 21 dec.

Conrad Electronic

Öppna kabeländar

1 st

Flänsstickkontakt

300 V

10 A

3 + PE

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

329,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3216087 binder 99 2444 23 05-20 Hona rak Totalt antal poler: 5 + PE Serie (rundkontakt): 820 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3216087 binder 99 2444 23 05-20 Hona rak Totalt antal poler: 5 + PE Serie (rundkontakt): 820 1 st

Beskrivning

Power-kontaktdonet används för att försörja AC-motorer, drivanordningar och motorbrytare med höga spänningar under längre tid, men även för lågspänningsapplikationer som Feldbus-Ethernet-komponenter och nätverksenheter. Huvudsakligen handlar det om M12-, M18- och 7/8-tums rundkontaktdon, som kunden kan konfigurera till respektive användningsområde. M12 kontaktdon med K och s kodning kan användas till en märkspänning på 630V AC.

Egenskaper:

• 9 produktserier
• Olika låsningssystem, inklusive M12, M18 och 7/8 avspärrning"
• Kodning, inklusive M12 - s, -K, -T, -L och -US
• Skyddsklass från IP20 till IP69K
• 2 till 8 kontakter, inklusive 2+PE, 3+PE och 4+PE
• Skärmad och skärmbar
• PUR- och PVC-hölje
• Kabellängder från 0,5 m till 10 m

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
