Name: binder 99 2037 20 16-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 16 Serie (rundkontakt): 581 1 st
Brand: binder
SKU: 3216009
Availability: BackOrder

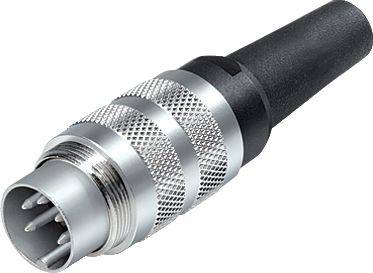

En silverfärgad kontakt med flera stift och ett svart plasthölje, som vanligtvis används i elektroniska enheter.

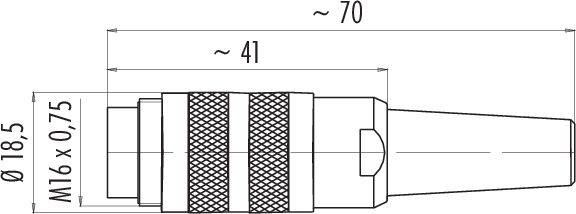

Teknisk ritning av en kontakt med mått: Längd ca 70 mm, diameter 18,5 mm, gänga M16 x 0,75, hölje längd ca 41 mm.

Rund kopplingsschema med 14 märkta stift (A–N) i två koncentriska cirklar. Visar kontaktpunkter, inga måttangivelser.

1/3

Liknande avbildning

Typ av produkt

Kabelstiftdon

Konstruktionsform

Kontakt hane rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 11 dec.

Antal

Styck

Toal (489,00 kr / stycken)

489,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 kabelkontakt
Poltal: 16
6.0 - 8.0 mm
skärmbar
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 2037 20 16

Typ av produkt: Kabelstiftdon

Konstruktionsform: Kontakt hane rak

Totalt antal poler: 16

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuZn

: AWG 24

Tillverkarnr.: 99 2037 20 16-20

Antal poler: 16

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 581
