Name: binder 99 2025 702 07-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 7 Serie (rundkontakt): 581 1 st
Brand: binder
SKU: 3215982
Availability: BackOrder

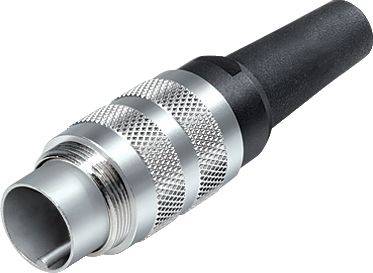

Metallisk kontaktdon med räfflad yta och svart plastände, avsett för elektroniska anslutningar.

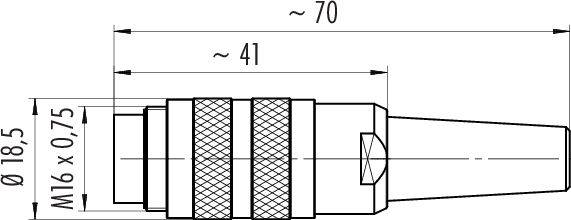

Teknisk ritning av en kontakt med dimensioner: längd ca 70 mm, M16 x 0,75 gänga, diameter 18,5 mm.

En elektrisk kontakt med sju numrerade stift som är arrangerade i en cirkulär formation. Stiften 1 till 7 är numrerade medsols.

1/3

Liknande avbildning

Typ av produkt

Kabelstiftdon

Konstruktionsform

Kontakt hane rak

Totalt antal poler

Anslutning

Crimp

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 11 dec.

Antal

Styck

Toal (239,00 kr / stycken)

239,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 kabelkontakt
Poltal 7
6.0 - 8.0 mm
skärmbar
crimpning (crimpkontakter måste beställas separat)
IP40

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 2025 702 07

Typ av produkt: Kabelstiftdon

Konstruktionsform: Kontakt hane rak

Totalt antal poler: 7

Anslutning: Crimp

Innehåll: 1 st

Nominell ström: 5 A

Nominell ström - avrundad: 5 A

Tillslutningssätt: skruvar

Nominell spänning: 125 V

Tillverkarnr.: 99 2025 702 07-20

Antal poler: 7

RoHS-godkänd: Ja

: IP40

Serie: 581
