Name: binder 99 2014 700 05-20 Kabelhylsdon Hona rak Totalt antal poler: 5 Serie (rundkontakt): 581 1 st
Brand: binder
SKU: 3215947
Availability: BackOrder

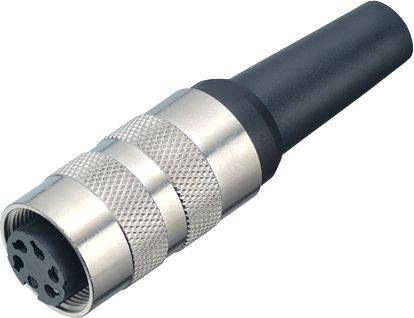

En metall- och plastpropp med fyra hål i spetsen, lämplig för elektriska anslutningar.

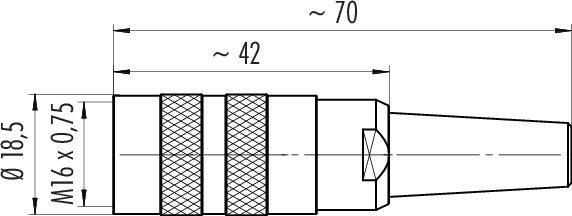

Teknisk ritning av en cylindrisk komponent med gänga. Mått: Diameter 18,5 mm, längd ca 70 mm, M16 x 0,75 gänga.

Teckning av en rund elektrisk kontakt med fem numrerade anslutningsstift, individuellt åtskilda genom linjer.

1/3

Liknande avbildning

Typ av produkt

Kabelhylsdon

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Crimp

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 3 nov.

34 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (191,20 kr / stycken)

191,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 kabeluttag
Antal poler: 5
4,0-6,0 mm
skärmbar
crimpning (crimpkontakter måste beställas separat)
IP40

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 4.0 - 6.0 mm
Monteringssätt: Kabelmontering

Typ: 99 2014 700 05

Typ av produkt: Kabelhylsdon

Konstruktionsform: Hona rak

Totalt antal poler: 5

Anslutning: Crimp

Innehåll: 1 st

Nominell ström: 5 A

Nominell ström - avrundad: 5 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Tillverkarnr.: 99 2014 700 05-20

Antal poler: 5

RoHS-godkänd: Ja

: IP40

Serie: 581

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutning

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 99 2001 00 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 581 1 st

Artikelnr.:3215891

Leverans tis 3 nov.

26 StyckConrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

143,20 kr^*

binder 99 2001 02 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 581 1 st

Artikelnr.:3215892

Okänd leveranstid

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,20 kr^*

binder 99 2001 09 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 581 1 st

Artikelnr.:3215893

Leverans ons 2 dec.

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

183,20 kr^*

binder 99 2001 10 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 581 1 st

Artikelnr.:3215894

Leverans tis 3 nov.

13 StyckConrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

167,20 kr^*

binder 99 2001 19 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 581 1 st

Artikelnr.:3215895

Leverans ons 2 dec.

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,20 kr^*

binder 99 2001 20 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 581 1 st

Artikelnr.:3215896

Leverans ons 2 dec.

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

167,20 kr^*

binder 99 2001 29 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 581 1 st

Artikelnr.:3215897

Leverans ons 2 dec.

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,20 kr^*

binder 99 2001 92 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 581 1 st

Artikelnr.:3215898

Leverans ons 2 dec.

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

191,20 kr^*

binder 99 2002 00 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 581 1 st

Artikelnr.:3215899

Leverans tis 3 nov.

24 StyckConrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,20 kr^*

binder 99 2002 02 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 581 1 st

Artikelnr.:3215900

Leverans tis 3 nov.

41 StyckConrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

167,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 3215947 binder 99 2014 700 05-20 Kabelhylsdon Hona rak Totalt antal poler: 5 Serie (rundkontakt): 581 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3215947 binder 99 2014 700 05-20 Kabelhylsdon Hona rak Totalt antal poler: 5 Serie (rundkontakt): 581 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
