Name: binder 99 0618 72 06-20 Vinkeldosa Hona vinklad Totalt antal poler: 6 Serie (rundkontakt): 678 1 st
Brand: binder
SKU: 3215768
Availability: BackOrder

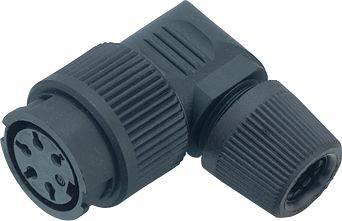

En svart, vinklad kontakt med flera stift som används för elektriska anslutningar.

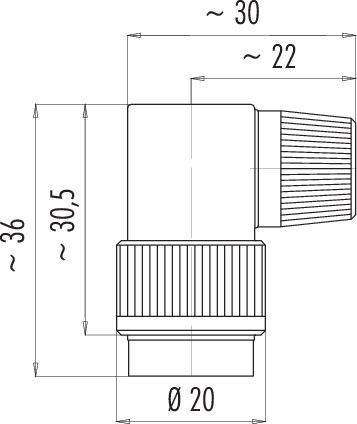

Teknisk ritning av ett cylindriskt anslutningsstycke, sido-vy. Mått: Höjd 36 mm, bredd 30 mm, innerdiameter 20 mm.

Diagram över en rund kontakt med sex numrerade anslutningar medurs. Kontaktplats 1 nere till vänster till kontaktplats 6 i mitten.

1/3

Liknande avbildning

Typ av produkt

Vinkeldosa

Konstruktionsform

Hona vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 11 dec.

Antal

Styck

Toal (550,00 kr / stycken)

550,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

Bajonett vinkelhylsdon
Poltal 6 din
6.0 - 8.0 mm
Oskärmad
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 0618 72 06

Typ av produkt: Vinkeldosa

Konstruktionsform: Hona vinklad

Totalt antal poler: 6

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Tillslutningssätt: Bajonett

Nominell spänning: 250 V

Kontaktmaterial: CuSn

Höljematerial: PA

: AWG 18

Tillverkarnr.: 99 0618 72 06-20

Antal poler: 6

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 678
