Name: binder 99 0617 70 06-20 Vinklad stickpropp Kontakt hane rak Totalt antal poler: 6 Serie (rundkontakt): 678 1 st
Brand: binder
SKU: 3215764
Availability: BackOrder

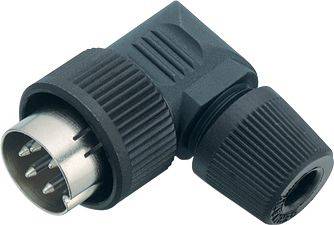

'En svart, vinklad kontakt med fem metallstift.'

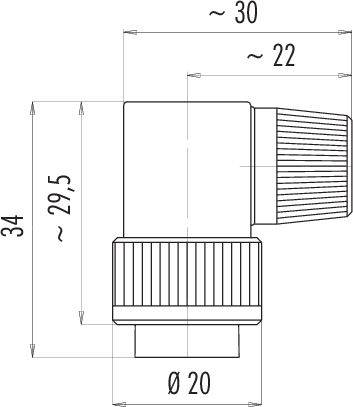

Teknisk ritning av en vinkel med dimensioner: Höjd 34 mm, bredd 30 mm, öppning Ø 20 mm, andra relevanta mått 22 mm och 29,5 mm.

Teckning av en 6-polig DIN-kontakt, numrerad från 1 till 6, som visar arrangemanget och pinnarnas positioner.

1/3

Liknande avbildning

Typ av produkt

Vinklad stickpropp

Konstruktionsform

Kontakt hane rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

43 Styck

Antal

Styck

Toal (379,00 kr / stycken)

379,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

Bajonett-vinkelkontakt
Poltal 6 din
4,0-6,0 mm
Oskärmad
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 4.0 - 6.0 mm
Monteringssätt: Kabelmontering

Typ: 99 0617 70 06

Typ av produkt: Vinklad stickpropp

Konstruktionsform: Kontakt hane rak

Totalt antal poler: 6

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Tillslutningssätt: Bajonett

Nominell spänning: 250 V

Kontaktmaterial: CuZn

Höljematerial: PA

: AWG 18

Tillverkarnr.: 99 0617 70 06-20

Antal poler: 6

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 678

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Innehåll

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 99 0601 00 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 678 1 st

Artikelnr.:3215741

Leverans tis 10 nov.

33 StyckConrad Electronic

1 st

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

119,00 kr^*

binder 99 0601 70 02-20 Vinklad stickpropp Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 678 1 st

Artikelnr.:3215743

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane rak

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

309,00 kr^*

binder 99 0601 72 02-20 Vinklad stickpropp Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 678 1 st

Artikelnr.:3215744

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane rak

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

319,00 kr^*

binder 99 0602 00 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 678 1 st

Artikelnr.:3215745

Leverans tis 10 nov.

72 StyckConrad Electronic

1 st

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

139,00 kr^*

binder 99 0602 02 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 678 1 st

Artikelnr.:3215746

Leverans fre 11 dec.

Conrad Electronic

1 st

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,00 kr^*

binder 99 0602 70 02-20 Vinkeldosa Hona vinklad Totalt antal poler: 2 Serie (rundkontakt): 678 1 st

Artikelnr.:3215747

Leverans tis 10 nov.

25 StyckConrad Electronic

1 st

Hona vinklad

250 V

7 A

Vinkeldosa

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,00 kr^*

binder 99 0602 72 02-20 Vinkeldosa Hona vinklad Totalt antal poler: 2 Serie (rundkontakt): 678 1 st

Artikelnr.:3215748

Leverans fre 11 dec.

Conrad Electronic

1 st

Hona vinklad

250 V

7 A

Vinkeldosa

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

419,00 kr^*

binder 99 0603 00 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 678 1 st

Artikelnr.:3215749

Leverans tors 12 nov.

Conrad Electronic

1 st

Flänsstickkontakt

250 V

7 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

109,00 kr^*

binder 99 0604 00 02-20 Flänsuttag Hona rak Totalt antal poler: 2 Serie (rundkontakt): 678 1 st

Artikelnr.:3215750

Leverans tis 10 nov.

20 StyckConrad Electronic

1 st

Hona rak

250 V

7 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

89,00 kr^*

binder 99 0605 02 03-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 3 Serie (rundkontakt): 678 1 st

Artikelnr.:3215751

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

119,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3215764 binder 99 0617 70 06-20 Vinklad stickpropp Kontakt hane rak Totalt antal poler: 6 Serie (rundkontakt): 678 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3215764 binder 99 0617 70 06-20 Vinklad stickpropp Kontakt hane rak Totalt antal poler: 6 Serie (rundkontakt): 678 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
