Name: binder 99 0461 75 19-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 19 Serie (rundkontakt): 723 1 st
Brand: binder
SKU: 3215728
Availability: BackOrder

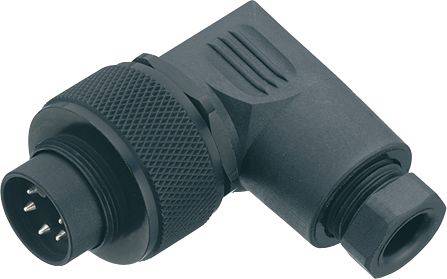

Svart 90-graders vinkelstickkontakt med flera metallstift, lämplig för industriella tillämpningar eller kabelanslutningar.

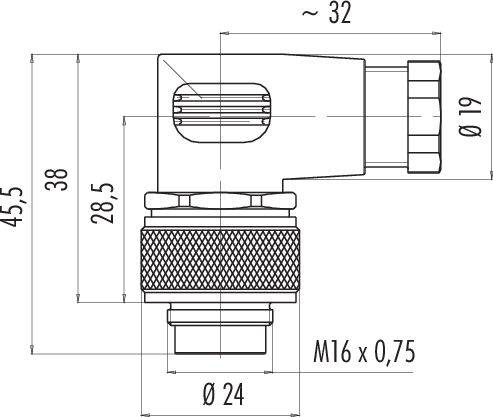

Teknisk ritning av en kontakt med detaljerade mått: total längd cirka 32 mm, diameter 24 mm och 19 mm, gänga M16 x 0,75.

Diagram över en rund kontaktanslutning med stift A till U. Bokstäverna anger stiftens positioner i ett cirkelformat kontaktmönster.

1/3

Liknande avbildning

Typ av produkt

Vinklad stickpropp

Konstruktionsform

Kontakt hane vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

104 Styck

Antal

Styck

Toal (750,00 kr / stycken)

750,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 vinklad kontakt
Poltal 19
6.0 - 8.0 mm
Oskärmad
Lödning
IP67

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 0461 75 19

Typ av produkt: Vinklad stickpropp

Konstruktionsform: Kontakt hane vinklad

Totalt antal poler: 19

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuZn

Höljematerial: PA

: AWG 24

Tillverkarnr.: 99 0461 75 19-20

Antal poler: 19

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 723
