Name: binder 99 0426 75 08-20 Vinkeldosa Hona vinklad Totalt antal poler: 8 Serie (rundkontakt): 712 1 st
Brand: binder
SKU: 3215722
Availability: BackOrder

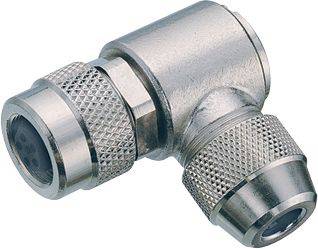

Metallvinkelfästen med räfflad yta för säker anslutning i rörsystem.

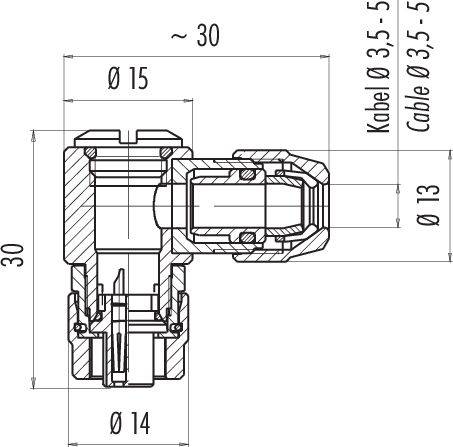

Teknisk ritning av en kontakt med mått: Höjd 30 mm, diameter 15 mm. Kabeldiameter 3,5-5 mm och 5-6 mm.

En DIN-kontakt med åtta numrerade stift i ett runt hölje. Linjer markerar symmetriaxeln.

1/3

Liknande avbildning

Typ av produkt

Vinkeldosa

Konstruktionsform

Hona vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

15 Styck

Antal

Styck

Toal (690,00 kr / stycken)

690,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M9 IP67 vinkeldosa
Poltal 8
3,5 - 5.0 mm
skärmbar
Lödning
IP67

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori II
Föroreningsgrad: 1
Material kontaktkropp: Pa (UL94 V-0)
Material låsning: CuZn (förnicklad mässing)
Kabelgenomföring 3.5 - 5.0 mm
Monteringssätt: Kabelmontering

Typ: 99 0426 75 08

Typ av produkt: Vinkeldosa

Konstruktionsform: Hona vinklad

Totalt antal poler: 8

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 1 A

Nominell ström - avrundad: 1 A

Tillslutningssätt: skruvar

Nominell spänning: 125 V

Kontaktmaterial: CuSn

: AWG 26

Tillverkarnr.: 99 0426 75 08-20

Antal poler: 8

max. Tvärsnitt: 0.14 mm²

Tvärsnittsarea: 0.14 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 712

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Innehåll

Konstruktionsform

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 09 0403 00 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214954

Leverans tis 10 nov.

6 StyckConrad Electronic

1 st

Flänsstickkontakt

4 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

179,00 kr^*

binder 09 0403 30 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214955

Leverans ons 16 dec.

Conrad Electronic

1 st

Flänsstickkontakt

4 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

319,00 kr^*

binder 09 0403 35 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214956

Leverans ons 16 dec.

Conrad Electronic

1 st

Flänsstickkontakt

4 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

349,00 kr^*

binder 09 0403 80 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214957

Leverans tis 10 nov.

22 StyckConrad Electronic

1 st

Flänsstickkontakt

4 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

239,00 kr^*

binder 09 0403 90 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214958

Leverans ons 16 dec.

Conrad Electronic

1 st

Flänsstickkontakt

4 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

269,00 kr^*

binder 09 0404 00 02-20 Flänsuttag Hona rak Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214959

Leverans tis 10 nov.

184 StyckConrad Electronic

1 st

Hona rak

4 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

179,00 kr^*

binder 09 0404 30 02-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214960

Leverans fre 20 nov.

Conrad Electronic

1 st

Hona rak

4 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

289,00 kr^*

binder 09 0404 35 02-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214961

Leverans ons 16 dec.

Conrad Electronic

1 st

Hona rak

4 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

319,00 kr^*

binder 09 0404 55 02-20 Flänsuttag Hona vinklad, Flänsanslutning Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214962

Leverans ons 16 dec.

Conrad Electronic

1 st

Hona vinklad

4 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

459,00 kr^*

binder 09 0404 80 02-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 2 Serie (rundkontakt): 712 1 st

Artikelnr.:3214963

Leverans tis 10 nov.

290 StyckConrad Electronic

1 st

Hona rak

4 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

239,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3215722 binder 99 0426 75 08-20 Vinkeldosa Hona vinklad Totalt antal poler: 8 Serie (rundkontakt): 712 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3215722 binder 99 0426 75 08-20 Vinkeldosa Hona vinklad Totalt antal poler: 8 Serie (rundkontakt): 712 1 st

Beskrivning

Våra subminiatyr-rundkontakter har utvecklats för de många användningsområden där storlek och signalintegritet spelar en viktig roll. Vi erbjuder modeller med snäpp-, bajonett- och Push-Pull-låsning och med M9-skruvlåsning i två olika utföranden, antingen med kapslingsklass IP40 eller IP67. Kontaktdonen finns med två till åtta kontakter, i rakt eller vinklat utförande samt som flänskontaktdon. De olika modellerna har lödanslutning eller skruvanslutning och blir tillgängliga i olika längder med formsprutade kablar. Vi använder material av hög kvalitet för att tillverka våra rundkontaktdon. Höljet och kontaktkropparna består av PUR eller PVC, kontakterna är av guldpläterad brons eller guldpläterad mässing. Det finns sju olika serier som övertygar med följande fördelar:

• Valet av lås
• Kapslingsklass IP40 eller IP67
• 2- till 8-polig
• Raka och vinklade utföranden
• Upp till 1.000 cykler

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
