Name: binder 99 0161 10 14-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 14 Serie (rundkontakt): 682 1 st
Brand: binder
SKU: 3215619
Availability: BackOrder

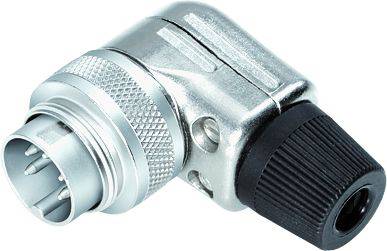

En silverfärgad vinkelkontakt med räfflat handtag och fyra anslutningsstift, lämplig för ljud- eller elektroniska anslutningar.

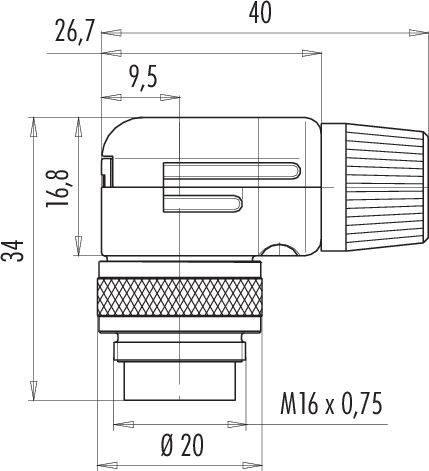

Teknisk ritning av en kontakt med dimensioner: Total längd 40 mm, höjd 34 mm, gänga M16 x 0,75.

Diagram över en cirkulär kontakt visar en 12-polig beläggning med bokstäver för beteckning.

1/3

Liknande avbildning

Typ av produkt

Vinklad stickpropp

Konstruktionsform

Kontakt hane vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

15 Styck

Antal

Styck

Toal (499,00 kr / stycken)

499,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 vinkelkontakt
Poltal 14
4,0-6,0 mm
skärmbar
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 4.0 - 6.0 mm
Monteringssätt: Kabelmontering

Typ: 99 0161 10 14

Typ av produkt: Vinklad stickpropp

Konstruktionsform: Kontakt hane vinklad

Totalt antal poler: 14

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuZn

Höljematerial: Zinkgjuten nickelpläterad

: AWG 24

Tillverkarnr.: 99 0161 10 14-20

Antal poler: 14

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 682
