Name: binder 99 0148 12 12-20 Vinkeldosa Hona vinklad Totalt antal poler: 12 Serie (rundkontakt): 682 1 st
Brand: binder
SKU: 3215614
Availability: BackOrder

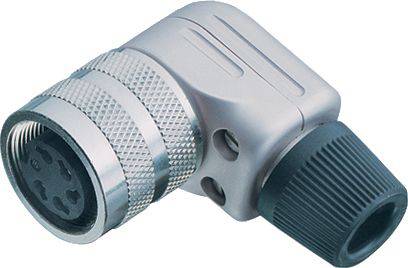

En silverfärgad, vinklad metallkontakt med flera stift och ett räfflat svart plasthandtag, lämplig för elektroniska anslutningar.

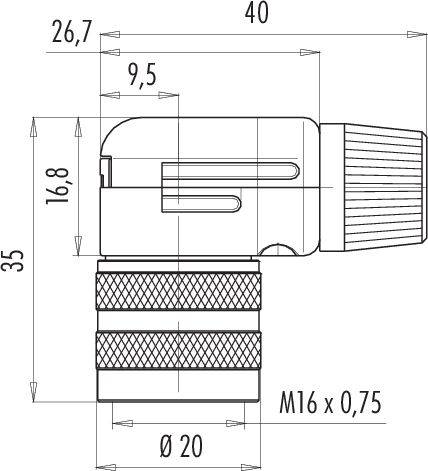

Teknisk ritning av en vinkel med måttenheter: Längd 40 mm, höjd 35 mm, diameter 20 mm, gänga M16 x 0,75.

Kontaktdon-diagram med märkta stift från A till M som visar deras placering och funktion i en elektronisk enhet.

1/3

Liknande avbildning

Typ av produkt

Vinkeldosa

Konstruktionsform

Hona vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

134 Styck

Antal

Styck

Toal (489,00 kr / stycken)

489,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 vinkeldosa
Antal poler: 12
6.0 - 8.0 mm
skärmbar
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: skärmbar
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 0148 12 12

Typ av produkt: Vinkeldosa

Konstruktionsform: Hona vinklad

Totalt antal poler: 12

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuSn

Höljematerial: Zinkgjuten nickelpläterad

: AWG 24

Tillverkarnr.: 99 0148 12 12-20

Antal poler: 12

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 682
