Name: binder 99 0109 75 04-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 4 Serie (rundkontakt): 723 1 st
Brand: binder
SKU: 3215546
Availability: BackOrder

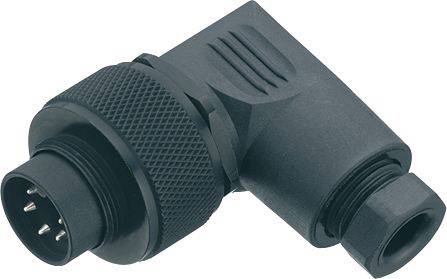

Svart, vinklad kontakt med fem metallstift, lämplig för industriella tillämpningar eller enhetsanslutningar.

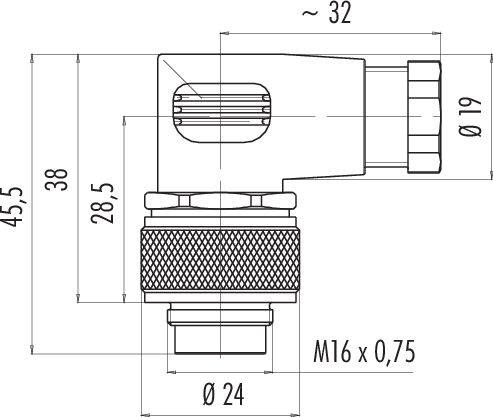

Teknisk ritning av en vinkel, mått angivna: Total längd ~32 mm, höjd 45,5 mm, diameter: 24 mm, gänga M16 x 0,75.

En rund 4-polig kontaktdon, numrerad från 1 till 4. Pinnarna är jämnt fördelade i en cirkel.

1/3

Liknande avbildning

Typ av produkt

Vinklad stickpropp

Konstruktionsform

Kontakt hane vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 15 jan. 2027

Antal

Styck

Toal (550,00 kr / stycken)

550,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 vinklad kontakt
Poltal 4
6.0 - 8.0 mm
Oskärmad
Lödning
IP67

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 99 0109 75 04

Typ av produkt: Vinklad stickpropp

Konstruktionsform: Kontakt hane vinklad

Totalt antal poler: 4

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Kontaktmaterial: CuZn

Höljematerial: PA

: AWG 18

Tillverkarnr.: 99 0109 75 04-20

Antal poler: 4

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 723

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 09 0101 19 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 723 1 st

Artikelnr.:3214483

Leverans fre 15 jan. 2027

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

439,00 kr^*

binder 09 0101 25 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 723 1 st

Artikelnr.:3214484

Leverans fre 15 jan. 2027

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,00 kr^*

binder 09 0101 70 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 723 1 st

Artikelnr.:3214485

Leverans fre 15 jan. 2027

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,00 kr^*

binder 09 0101 79 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 723 1 st

Artikelnr.:3214486

Leverans fre 15 jan. 2027

Conrad Electronic

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

439,00 kr^*

binder 09 0102 25 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 723 1 st

Artikelnr.:3214487

Leverans tis 10 nov.

20 StyckConrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

419,00 kr^*

binder 09 0102 70 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 723 1 st

Artikelnr.:3214488

Leverans fre 15 jan. 2027

Conrad Electronic

Lödning

Hona rak

250 V

7 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

419,00 kr^*

binder 09 0103 00 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 723 1 st

Artikelnr.:3214490

Leverans mån 30 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

250 V

7 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

169,00 kr^*

binder 09 0103 09 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 723 1 st

Artikelnr.:3214491

Leverans mån 30 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

250 V

7 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

209,00 kr^*

binder 09 0103 80 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 723 1 st

Artikelnr.:3214492

Leverans mån 30 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

250 V

7 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,00 kr^*

binder 09 0103 89 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 723 1 st

Artikelnr.:3214493

Leverans fre 13 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

250 V

7 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

239,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3215546 binder 99 0109 75 04-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 4 Serie (rundkontakt): 723 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3215546 binder 99 0109 75 04-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 4 Serie (rundkontakt): 723 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
