Name: binder 99 0072 100 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 711 1 st
Brand: binder
SKU: 3215526
Availability: BackOrder

En cylindrisk, räfflad metallkontakt med svart plastanslutning, sannolikt avsedd för elektriska förbindelser.

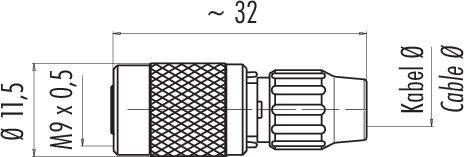

Teknisk ritning av en kontakt med mått: Längd 32 mm, ytterdiameter 11,5 mm, gänga M9 x 0,5, kabeldiameter angiven.

Diagram över en mekanisk komponent: Cirkel med två numrerade hål, '1' längst upp till vänster, '2' längst ner till höger, mittpunkter korsade.

1/3

Liknande avbildning

Typ av produkt

Kabelhylsdon

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 3 nov.

27 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (167,20 kr / stycken)

167,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M9 IP40 kabeluttag
Antal poler: 2
3.0 - 4.0 mm
Oskärmad
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori II
Föroreningsgrad: 1
Material kontaktkropp: Pa (UL94 V-0)
Material låsning: CuZn (förnicklad mässing)
Kabelgenomföring 3.0 - 4.0 mm
Monteringssätt: Kabelmontering

Typ: 99 0072 100 02

Typ av produkt: Kabelhylsdon

Konstruktionsform: Hona rak

Totalt antal poler: 2

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tillslutningssätt: skruvar

Nominell spänning: 125 V

Kontaktmaterial: CuSn

Höljematerial: PA

: AWG 24

Tillverkarnr.: 99 0072 100 02-20

Antal poler: 2

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 711

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Innehåll

Konstruktionsform

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 09 0073 00 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 711 1 st

Artikelnr.:3214471

Leverans tis 3 nov.

23 StyckConrad Electronic

1 st

Flänsstickkontakt

4 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127,20 kr^*

binder 09 0073 20 02-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 2 Serie (rundkontakt): 711 1 st

Artikelnr.:3214472

Leverans tis 8 dec.

Conrad Electronic

1 st

Flänsstickkontakt

4 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

135,20 kr^*

binder 09 0074 00 02-20 Flänsuttag Hona rak Totalt antal poler: 2 Serie (rundkontakt): 711 1 st

Artikelnr.:3214473

Leverans tis 3 nov.

808 StyckConrad Electronic

1 st

Hona rak

4 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127,20 kr^*

binder 09 0074 20 02-20 Flänsuttag Hona rak Totalt antal poler: 2 Serie (rundkontakt): 711 1 st

Artikelnr.:3214474

Leverans tis 8 dec.

Conrad Electronic

1 st

Hona rak

4 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

135,20 kr^*

binder 09 0077 20 03-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 3 Serie (rundkontakt): 711 1 st

Artikelnr.:3214475

Leverans tis 8 dec.

Conrad Electronic

1 st

Flänsstickkontakt

4 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

143,20 kr^*

binder 09 0078 20 03-20 Flänsuttag Hona rak Totalt antal poler: 3 Serie (rundkontakt): 711 1 st

Artikelnr.:3214476

Leverans tis 8 dec.

Conrad Electronic

1 st

Hona rak

4 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

143,20 kr^*

binder 09 0081 20 04-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 4 Serie (rundkontakt): 711 1 st

Artikelnr.:3214477

Leverans tis 8 dec.

Conrad Electronic

1 st

Flänsstickkontakt

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,20 kr^*

binder 09 0082 20 04-20 Flänsuttag Hona rak Totalt antal poler: 4 Serie (rundkontakt): 711 1 st

Artikelnr.:3214478

Leverans tis 10 nov.

Conrad Electronic

1 st

Hona rak

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,20 kr^*

binder 09 0082 32 04-20 Flänsuttag Hona rak Totalt antal poler: 4 Serie (rundkontakt): 711 1 st

Artikelnr.:3214479

Leverans tis 24 nov.

Conrad Electronic

1 st

Hona rak

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

303,20 kr^*

binder 09 0097 20 05-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 5 Serie (rundkontakt): 711 1 st

Artikelnr.:3214480

Leverans tis 3 nov.

10 StyckConrad Electronic

1 st

Flänsstickkontakt

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

167,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 3215526 binder 99 0072 100 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 711 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3215526 binder 99 0072 100 02-20 Kabelhylsdon Hona rak Totalt antal poler: 2 Serie (rundkontakt): 711 1 st

Beskrivning

Våra subminiatyr-rundkontakter har utvecklats för de många användningsområden där storlek och signalintegritet spelar en viktig roll. Vi erbjuder modeller med snäpp-, bajonett- och Push-Pull-låsning och med M9-skruvlåsning i två olika utföranden, antingen med kapslingsklass IP40 eller IP67. Kontaktdonen finns med två till åtta kontakter, i rakt eller vinklat utförande samt som flänskontaktdon. De olika modellerna har lödanslutning eller skruvanslutning och blir tillgängliga i olika längder med formsprutade kablar. Vi använder material av hög kvalitet för att tillverka våra rundkontaktdon. Höljet och kontaktkropparna består av PUR eller PVC, kontakterna är av guldpläterad brons eller guldpläterad mässing. Det finns sju olika serier som övertygar med följande fördelar:

• Valet av lås
• Kapslingsklass IP40 eller IP67
• 2- till 8-polig
• Raka och vinklade utföranden
• Upp till 1.000 cykler

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
