Name: binder 77 1430 1429 50004-1000-20 Runt anslutningsdon Hona rak, Kontakt hane rak Totalt antal poler: 4 Serie (rundkontak
Brand: binder
SKU: 3215412
Availability: BackOrder

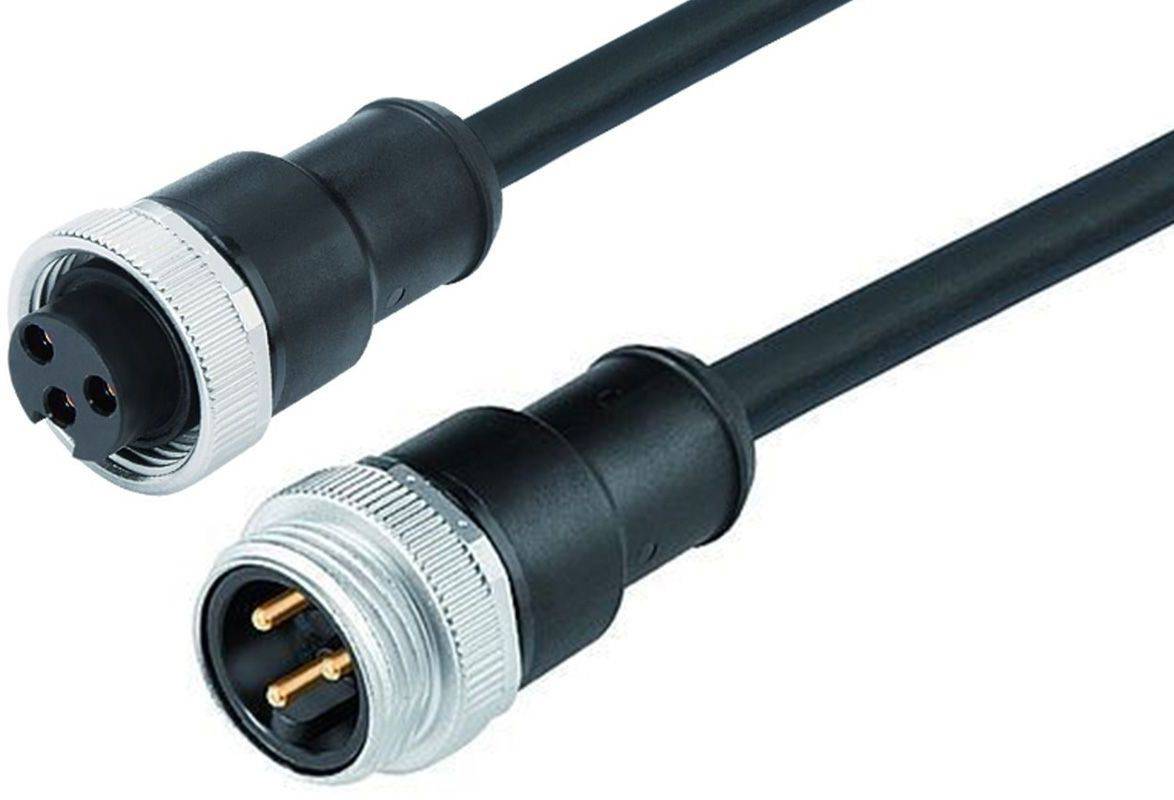

Svart kabel med två runda kontakter. En har två metallpinnar, den andra två öppningar. För att ansluta enheter.

Två svarta cirkulära kontakter med silvergängad anslutning. Den ena visar stiften, den andra uttagen.

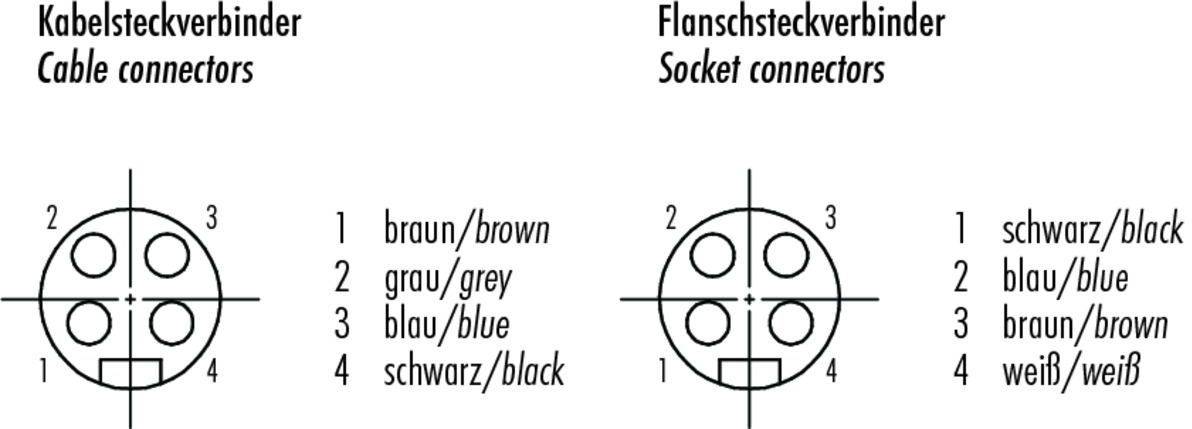

Diagram över kabel- och flänsstiftdon med färgkodade anslutningsnummer: Kabelstiftdon 1-4 brun, grå, blå, svart; Flänsstiftdon 1-4 svart, blå, brun, vit.

1/3

Liknande avbildning

Typ av produkt

Runt anslutningsdon

Konstruktionsform

Hona rak

Kontakt hane rak

Totalt antal poler

Anslutning

Kabel med kontakt

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 11 dec.

Antal

Styck

Toal (1 790,00 kr / stycken)

1 790,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

7/8"; anslutningskabel kabelkontakt, kabeluttag
Poltal 4
Oskärmad
På kabeln
IP68
UL listad
PUR
flamhärdig svart
4 x 1.50 m²

Viktig information!

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: > 10 Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isoleringsmaterialsgrupp I
Överspänningskategori II
Föroreningsgrad: 3
Material, KONTAKTKROPP: RENT
Material låsning: CuZn (förnicklad mässing)
Isolering litzkabel: TPM
Kabelarea: 4 x 1.50 mm
Körhastighet: ≤ 300 m/min.
Böjradie kabeln rör: ≥ 10 x Ø
Böjradie kabel fast: ≥ 7.5 x Ø
Halogenfri: Ja
Monteringssätt: Kabelmontering

Typ: 77 1430 1429 50004-1000

Typ av produkt: Runt anslutningsdon

Konstruktionsform: Hona rak
Kontakt hane rak

Totalt antal poler: 4

Anslutning: Kabel med kontakt

Tillverkarfärg: Svart

Innehåll: 1 st

Max. temperatur: 80 °C

Nominell ström: 10 A

Min. temperatur: -50 °C

Nominell ström - avrundad: 10 A

Tillslutningssätt: skruvar

Nominell spänning: 300 V
600 V

Kontaktmaterial: CuZn

: AWG 16

Tillverkarnr.: 77 1430 1429 50004-1000-20

Antal poler: 4

max. Tvärsnitt: 1.50 mm²

Tvärsnittsarea: 1.50 mm² (max)

RoHS-godkänd: Ja

: IP68

Serie: 870

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Innehåll

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

binder 09 2474 100 04-20 Hylsa Totalt antal poler: 4 Serie (rundkontakt): 870 1 st

Artikelnr.:3215182

Leverans fre 11 dec.

Conrad Electronic

1 st

Hylsa

300 V

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

binder 77 1427 0000 50003-0200-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 3 Serie (rundkontakt): 870 1 st

Artikelnr.:3215382

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

13 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

binder 77 1427 0000 50003-0500-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 3 Serie (rundkontakt): 870 1 st

Artikelnr.:3215383

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

13 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

binder 77 1427 0000 50003-1000-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 3 Serie (rundkontakt): 870 1 st

Artikelnr.:3215384

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

13 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

binder 77 1427 0000 50004-0200-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 4 Serie (rundkontakt): 870 1 st

Artikelnr.:3215385

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

590,00 kr^*

binder 77 1427 0000 50004-0500-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 4 Serie (rundkontakt): 870 1 st

Artikelnr.:3215386

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

950,00 kr^*

binder 77 1427 0000 50004-1000-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 4 Serie (rundkontakt): 870 1 st

Artikelnr.:3215387

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

binder 77 1427 0000 50005-0200-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 5 Serie (rundkontakt): 870 1 st

Artikelnr.:3215388

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

9 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

binder 77 1427 0000 50005-0500-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 5 Serie (rundkontakt): 870 1 st

Artikelnr.:3215389

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

9 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

binder 77 1427 0000 50005-1000-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 5 Serie (rundkontakt): 870 1 st

Artikelnr.:3215390

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

9 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 790,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3215412 binder 77 1430 1429 50004-1000-20 Runt anslutningsdon Hona rak, Kontakt hane rak Totalt antal poler: 4 Serie (rundkontak

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3215412 binder 77 1430 1429 50004-1000-20 Runt anslutningsdon Hona rak, Kontakt hane rak Totalt antal poler: 4 Serie (rundkontak

Beskrivning

Power-kontaktdonet används för att försörja AC-motorer, drivanordningar och motorbrytare med höga spänningar under längre tid, men även för lågspänningsapplikationer som Feldbus-Ethernet-komponenter och nätverksenheter. Huvudsakligen handlar det om M12-, M18- och 7/8-tums rundkontaktdon, som kunden kan konfigurera till respektive användningsområde. M12 kontaktdon med K och s kodning kan användas till en märkspänning på 630V AC.

Egenskaper:

• 9 produktserier
• Olika låsningssystem, inklusive M12, M18 och 7/8 avspärrning"
• Kodning, inklusive M12 - s, -K, -T, -L och -US
• Skyddsklass från IP20 till IP69K
• 2 till 8 kontakter, inklusive 2+PE, 3+PE och 4+PE
• Skärmad och skärmbar
• PUR- och PVC-hölje
• Kabellängder från 0,5 m till 10 m

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
