Name: binder 77 1430 0000 50003-0500-20 Rundkontakt konfektionerad Hona rak Totalt antal poler: 3 Serie (rundkontakt): 870 1 s
Brand: binder
SKU: 3215401
Availability: BackOrder

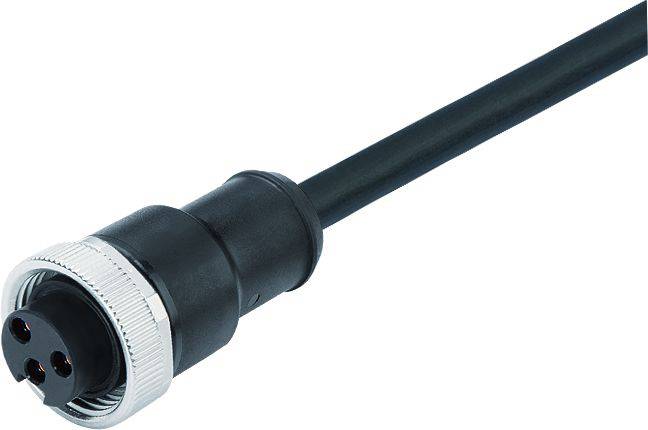

En svart kabel med en rund metallkontakt i änden, lämplig för industriella eller tekniska tillämpningar.

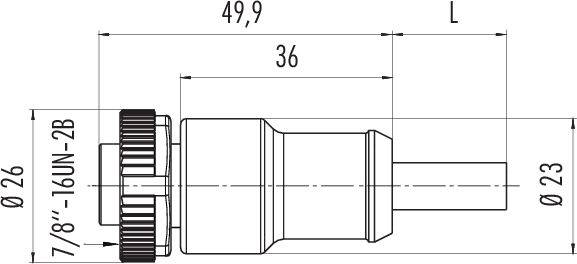

Teknisk ritning av en cylindrisk kontakt med gängad profil. Dimensioner: Total längd 49,9 mm, diameter 26 mm fram, 23 mm bak.

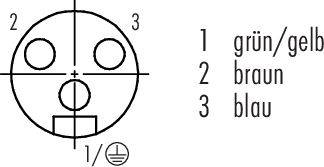

Kopplingsschema för en kontakt med numrering av stift: 1 (grön/gul), 2 (brun), 3 (blå), visar arrangemanget och färgkodningen för kontakterna.

1/3

Liknande avbildning

Typ av produkt

Rundkontakt konfektionerad

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Kabel med kontakt

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

1 Styck

Antal

Styck

Toal (850,00 kr / stycken)

850,00 kr

inkl. moms

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

7/8"; kabeluttag
Antal poler: 3
Oskärmad
På kabeln
IP68
UL listad
PUR
flamhärdig svart
3 x 1.50 m²

Tekniska specifikationer

EMC-duglighet: Oskärmad
Genomgångsmotstånd: ≤ 5 mΩ
Isoleringsmaterialsgrupp I
Överspänningskategori II
Föroreningsgrad: 3
Material, KONTAKTKROPP: RENT
Isolering litzkabel: TPM
Kabelarea: 3 x 1.50 mm
Körhastighet: ≤ 300 m/min.
Böjradie kabel fast: ≥ 7.5 x Ø
Halogenfri: Ja
Monteringssätt: Kabelmontering

Typ: 77 1430 0000 50003-0500

Typ av produkt: Rundkontakt konfektionerad

Konstruktionsform: Hona rak

Totalt antal poler: 3

Anslutning: Kabel med kontakt

Tillverkarfärg: Svart

Innehåll: 1 st

Max. temperatur: 80 °C

Nominell ström: 13 A

Min. temperatur: -40 °C

Nominell ström - avrundad: 13 A

Tillslutningssätt: skruvar

Nominell spänning: 300 V
600 V

Kontaktmaterial: CuZn

Höljematerial: PUR

: AWG 16

Tillverkarnr.: 77 1430 0000 50003-0500-20

Antal poler: 3

max. Tvärsnitt: 1.50 mm²

Tvärsnittsarea: 1.50 mm² (max)

RoHS-godkänd: Ja

: IP68

Serie: 870

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Innehåll

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

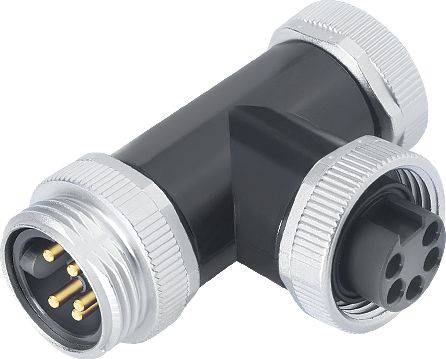

binder 09 2474 100 04-20 Hylsa Totalt antal poler: 4 Serie (rundkontakt): 870 1 st

Artikelnr.:3215182

Leverans fre 11 dec.

Conrad Electronic

1 st

Hylsa

300 V

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

binder 77 1427 0000 50003-0200-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 3 Serie (rundkontakt): 870 1 st

Artikelnr.:3215382

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

13 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

binder 77 1427 0000 50003-0500-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 3 Serie (rundkontakt): 870 1 st

Artikelnr.:3215383

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

13 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

binder 77 1427 0000 50003-1000-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 3 Serie (rundkontakt): 870 1 st

Artikelnr.:3215384

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

13 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

binder 77 1427 0000 50004-0200-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 4 Serie (rundkontakt): 870 1 st

Artikelnr.:3215385

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

590,00 kr^*

binder 77 1427 0000 50004-0500-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 4 Serie (rundkontakt): 870 1 st

Artikelnr.:3215386

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

950,00 kr^*

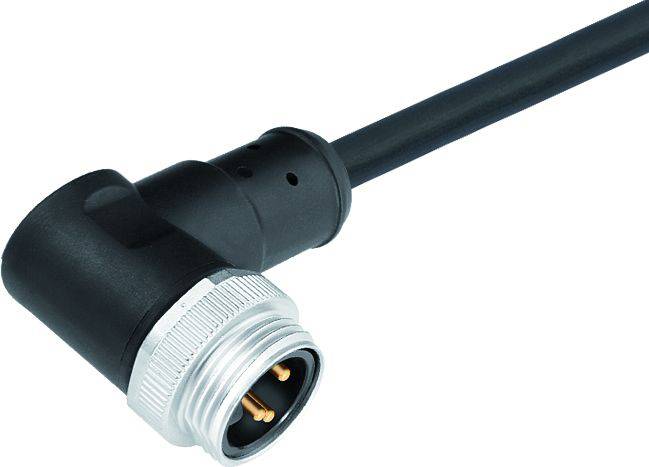

binder 77 1427 0000 50004-1000-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 4 Serie (rundkontakt): 870 1 st

Artikelnr.:3215387

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

binder 77 1427 0000 50005-0200-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 5 Serie (rundkontakt): 870 1 st

Artikelnr.:3215388

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

9 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

binder 77 1427 0000 50005-0500-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 5 Serie (rundkontakt): 870 1 st

Artikelnr.:3215389

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

9 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

binder 77 1427 0000 50005-1000-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 5 Serie (rundkontakt): 870 1 st

Artikelnr.:3215390

Leverans fre 11 dec.

Conrad Electronic

1 st

Kontakt hane vinklad

300 V

9 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 790,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3215401 binder 77 1430 0000 50003-0500-20 Rundkontakt konfektionerad Hona rak Totalt antal poler: 3 Serie (rundkontakt): 870 1 s

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3215401 binder 77 1430 0000 50003-0500-20 Rundkontakt konfektionerad Hona rak Totalt antal poler: 3 Serie (rundkontakt): 870 1 s

Beskrivning

Power-kontaktdonet används för att försörja AC-motorer, drivanordningar och motorbrytare med höga spänningar under längre tid, men även för lågspänningsapplikationer som Feldbus-Ethernet-komponenter och nätverksenheter. Huvudsakligen handlar det om M12-, M18- och 7/8-tums rundkontaktdon, som kunden kan konfigurera till respektive användningsområde. M12 kontaktdon med K och s kodning kan användas till en märkspänning på 630V AC.

Egenskaper:

• 9 produktserier
• Olika låsningssystem, inklusive M12, M18 och 7/8 avspärrning"
• Kodning, inklusive M12 - s, -K, -T, -L och -US
• Skyddsklass från IP20 till IP69K
• 2 till 8 kontakter, inklusive 2+PE, 3+PE och 4+PE
• Skärmad och skärmbar
• PUR- och PVC-hölje
• Kabellängder från 0,5 m till 10 m

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
