Name: binder 09 0470 00 12-20 Flänsuttag Hona rak Totalt antal poler: 12 Serie (rundkontakt): 690 1 st
Brand: binder
SKU: 3215039
Availability: BackOrder

Svart, rund kontakt med flera hål, sannolikt en elektrisk kontakt för fordon, visar fästen.

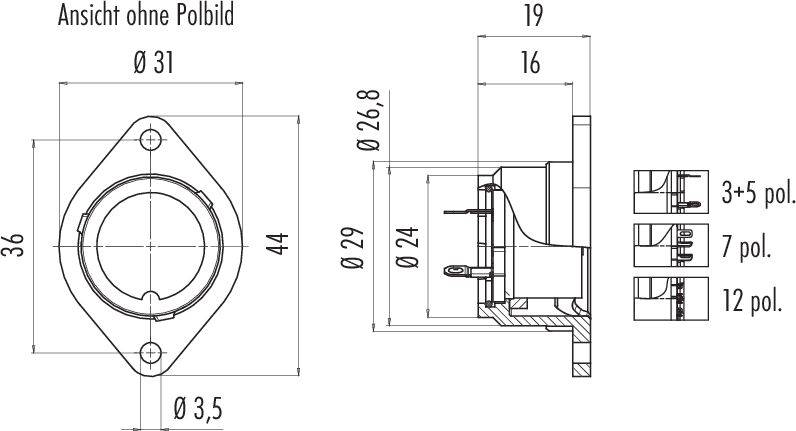

Teknisk ritning av en rund kontakt med mått i millimeter. Ovanifrån och sidsektion med detaljvy av polaritet.

Illustration av en 12-polig DIN-kontakt med numrerade kontakter. Kontakterna är arrangerade i en cirkel.

1/3

Liknande avbildning

Typ av produkt

Flänsuttag

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

4 Styck

Antal

Styck

Toal (590,00 kr / stycken)

590,00 kr

inkl. moms

Endast 4 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

Bajonett flänsuttag
Antal poler: 12
Oskärmad
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 8 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori II
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Montering: Montering av hölje

Typ: 09 0470 00 12

Typ av produkt: Flänsuttag

Konstruktionsform: Hona rak

Totalt antal poler: 12

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 5 A

Nominell ström - avrundad: 5 A

Tillslutningssätt: Bajonett

Nominell spänning: 125 V

Kontaktmaterial: CuSn

Höljematerial: PBT

: AWG 18

Tillverkarnr.: 09 0470 00 12-20

Antal poler: 12

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

: IP40

Serie: 690

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Innehåll

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 09 0470 00 12-20 Flänsuttag Hona rak Totalt antal poler: 12 Serie (rundkontakt): 690 1 st

Artikelnr.:3215039

Leverans tis 10 nov.

4 StyckConrad Electronic

Denna artikel

1 st

Hona rak

125 V

5 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

590,00 kr^*

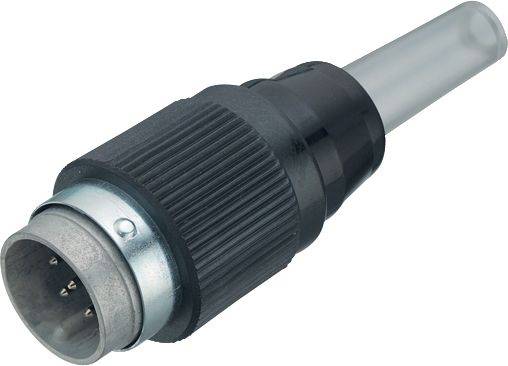

binder 09 0467 00 12-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 12 Serie (rundkontakt): 690 1 st

Artikelnr.:3215036

Leverans tis 10 nov.

6 StyckConrad Electronic

1 st

Kontakt hane rak

125 V

5 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

750,00 kr^*

binder Flänsstiftdon Flänsstickkontakt Totalt antal poler: 12 Serie (rundkontakt): 690 20 st

Artikelnr.:2560254

Utgått

Conrad Electronic

20 st

Flänsstickkontakt

125 V

5 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 490,00 kr^*

binder Flänsuttag Hona rak Totalt antal poler: 12 Serie (rundkontakt): 690 20 st

Artikelnr.:2560255

Utgått

Conrad Electronic

20 st

Hona rak

125 V

5 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 990,00 kr^*

binder Flänsuttag Hona rak Totalt antal poler: 3 Serie (rundkontakt): 690 20 st

Artikelnr.:2559487

Utgått

Conrad Electronic

20 st

Hona rak

250 V

10 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 190,00 kr^*

binder Flänsuttag Hona rak Totalt antal poler: 5 Serie (rundkontakt): 690 20 st

Artikelnr.:2559488

Utgått

Conrad Electronic

20 st

Hona rak

250 V

10 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 290,00 kr^*

binder Flänsuttag Hona rak Totalt antal poler: 7 Serie (rundkontakt): 690 20 st

Artikelnr.:2559489

Utgått

Conrad Electronic

20 st

Hona rak

250 V

5 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 290,00 kr^*

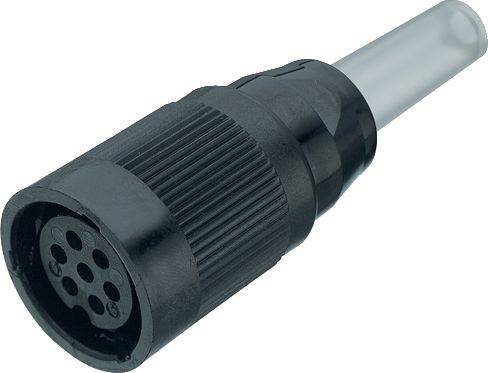

binder Kabelhylsdon Hona rak Totalt antal poler: 12 Serie (rundkontakt): 690 20 st

Artikelnr.:2560253

Utgått

Conrad Electronic

20 st

Hona rak

125 V

5 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

8 590,00 kr^*

binder Kabelhylsdon Hona rak Totalt antal poler: 3 Serie (rundkontakt): 690 20 st

Artikelnr.:2559486

Utgått

Conrad Electronic

20 st

Hona rak

250 V

10 A

Kabelhylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 090,00 kr^*

binder Kabelstiftdon Kontakt hane rak Totalt antal poler: 12 Serie (rundkontakt): 690 20 st

Artikelnr.:2560252

Utgått

Conrad Electronic

20 st

Kontakt hane rak

125 V

5 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 890,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3215039 binder 09 0470 00 12-20 Flänsuttag Hona rak Totalt antal poler: 12 Serie (rundkontakt): 690 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3215039 binder 09 0470 00 12-20 Flänsuttag Hona rak Totalt antal poler: 12 Serie (rundkontakt): 690 1 st

Beskrivning

Vårt sortiment med Power-kontaktdon är lämpligt för praktiskt taget alla låg- och högspänningsanvändningar, från säkerhets- och CCTV-system via Ethernet-fältbuss till AC- och DC-motorer. Vissa modeller uppfyller kraven i de mest extrema miljöer - både inom- och utomhus. Det finns olika anslutningsalternativ, som låssystem är bajonett-, M23-, M25- och RD24-låsning möjliga. Vissa modeller är ESTI+-, UL- och VDE-godkända. För att utöka användningsområdet kan användaren välja mellan raka och rätvinkliga kabel- och flänsutföranden.

Egenskaper:

• 3 till 24 kontakter, även med +PE
• Kapslingsklass från IP40 till IP69K
UL-, VDE- och ESTI+ -godkännande
• Kabel- och flänsformat
• Löd-, skruvkläm-, crimpanslutning och formsprutad kabel
• Skärmbara utföranden

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
