Name: binder 09 0416 90 05-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 5 Serie (rundkontakt): 712 1 st
Brand: binder
SKU: 3214984
Availability: BackOrder

Metallisk rundkontakt med sex stiftanslutningar, lämplig för industriell användning och dataöverföring.

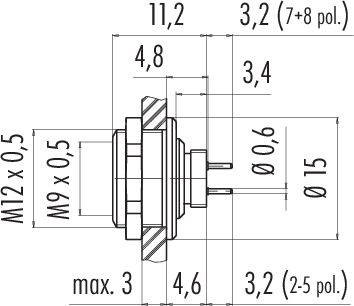

Teknisk ritning av en kontakt i sidovy med detaljerade mått: M12 x 0,5, M9 x 0,5, max längd 3, diameter 15.

Teknisk ritning av en 5-polig kontakt med numrerade anslutningar från 1 till 5, visar kontakternas placering.

1/3

Liknande avbildning

Typ av produkt

Flänsuttag

Konstruktionsform

Hona rak

Flänsanslutning

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

709 Styck

Antal

Styck

Toal (309,00 kr / stycken)

309,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M9 IP67 flänsuttag
Antal poler: 5
Oskärmad
dopplödning
IP67
kan skruvas fast framifrån

Viktig information!

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori II
Föroreningsgrad: 1
Material kontaktkropp: Pa (UL94 V-0)
Montering: Montering av hölje

Typ: 09 0416 90 05

Typ av produkt: Flänsuttag

Konstruktionsform: Hona rak
Flänsanslutning

Totalt antal poler: 5

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Min. temperatur: -40 °C

Nominell ström - avrundad: 3 A

Tillslutningssätt: skruvar

Nominell spänning: 125 V

Kontaktmaterial: CuSn

Tillverkarnr.: 09 0416 90 05-20

Antal poler: 5

RoHS-godkänd: Ja

: IP67

Serie: 712
