Name: binder 09 0335 80 19-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 19 Serie (rundkontakt): 680 1 st
Brand: binder
SKU: 3214929
Availability: BackOrder

Metallkontakter med flera stift, silverfärgade, cylindrisk form, lämpliga för elektroniska anslutningar.

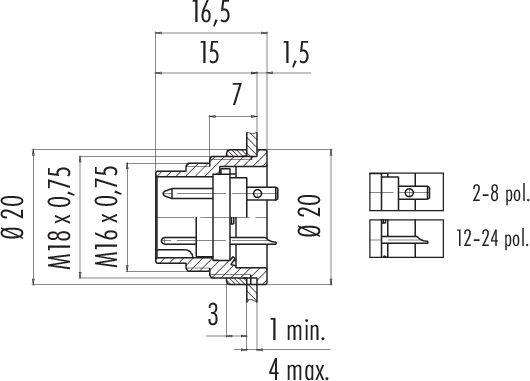

Teknisk ritning av en kontakt med mått i millimeter. Visar gängstorlekar M18 x 0,75 och M16 x 0,75.

Ett diagram visar placeringen av stift i en rund kontakt märkta med bokstäverna A till U. Det används för elektrisk anslutning.

1/3

Liknande avbildning

Typ av produkt

Flänsstiftdon

Konstruktionsform

Flänsstickkontakt

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 15 mars 2027

Antal

Styck

Toal (359,00 kr / stycken)

359,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 flänskontakt
Poltal 19
Oskärmad
Lödning
IP40
kan skruvas fast framifrån

Viktig information!

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Montering: Montering av hölje

Typ: 09 0335 80 19

Typ av produkt: Flänsstiftdon

Konstruktionsform: Flänsstickkontakt

Totalt antal poler: 19

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuZn

Höljematerial: Zinkgjuten nickelpläterad

: AWG 24

Tillverkarnr.: 09 0335 80 19-20

Antal poler: 19

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 680

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 09 0053 00 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214461

Leverans tis 10 nov.

19 StyckConrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

289,00 kr^*

binder 09 0053 80 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214462

Leverans mån 30 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

309,00 kr^*

binder 09 0053 90 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214463

Leverans tis 10 nov.

15 StyckConrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

349,00 kr^*

binder 09 0054 00 14-20 Flänsuttag Hona rak Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214464

Leverans tis 10 nov.

8 StyckConrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

359,00 kr^*

binder 09 0054 80 14-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214465

Leverans mån 3 maj 2027

Conrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

359,00 kr^*

binder 09 0054 90 14-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214466

Leverans tis 10 nov.

140 StyckConrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

389,00 kr^*

binder 09 0197 00 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214750

Leverans mån 30 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

binder 09 0197 80 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214751

Leverans mån 30 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

binder 09 0197 90 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214752

Leverans mån 30 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

950,00 kr^*

binder 09 0198 00 24-20 Flänsuttag Hona rak Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214753

Leverans mån 7 dec.

Conrad Electronic

Lödning

Hona rak

60 V

1 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3214929 binder 09 0335 80 19-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 19 Serie (rundkontakt): 680 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3214929 binder 09 0335 80 19-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 19 Serie (rundkontakt): 680 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
