Name: binder 09 0316 09 05-20 Flänsuttag Hona rak Totalt antal poler: 5 Serie (rundkontakt): 680 1 st
Brand: binder
SKU: 3214836
Availability: BackOrder

En rund, metallisk kontaktdon med flera stiftanslutningar, lämplig för elektroniska kopplingar.

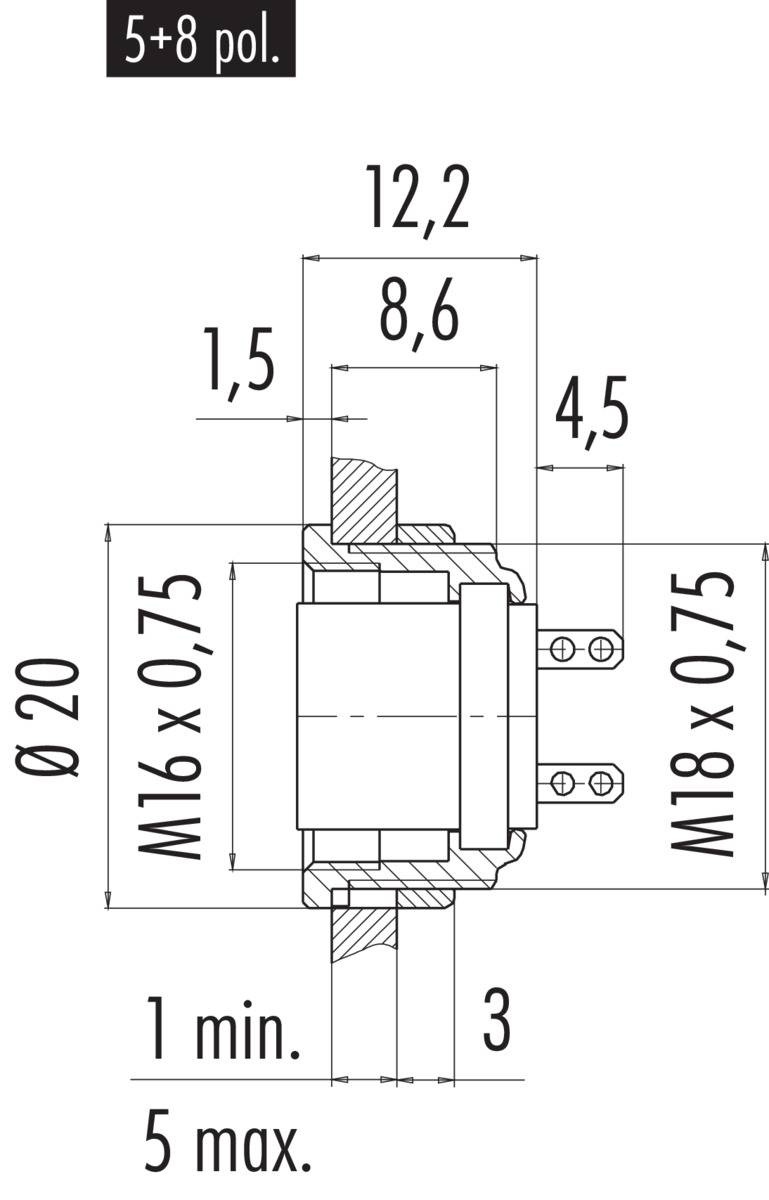

Teknisk ritning av en 5+8-polig kontaktdon med mått: Diameter 20, total längd 12,2, gänga M16 och M18.

Kopplingsschema med fem numrerade runda stift (1 till 5). Stift 3 överst, stift 4 till höger. Används för anslutningsplacering.

1/3

Liknande avbildning

Typ av produkt

Flänsuttag

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

45 Styck

Antal

Styck

Toal (179,00 kr / stycken)

179,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 flänsdosa
Antal poler: 5
Oskärmad
Lödning
IP40

Viktig information!

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Montering: Montering av hölje

Typ: 09 0316 09 05

Typ av produkt: Flänsuttag

Konstruktionsform: Hona rak

Totalt antal poler: 5

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Kontaktmaterial: CuSn

Höljematerial: Zinkgjuten nickelpläterad

: AWG 18

Tillverkarnr.: 09 0316 09 05-20

Antal poler: 5

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 680
