binder 09 0311 90 04-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 4 Serie (rundkontakt): 680 1 st

Metallisk rundkontakt med flera pinnformade kontakter och gängat hölje för anslutning av elektriska kablar.

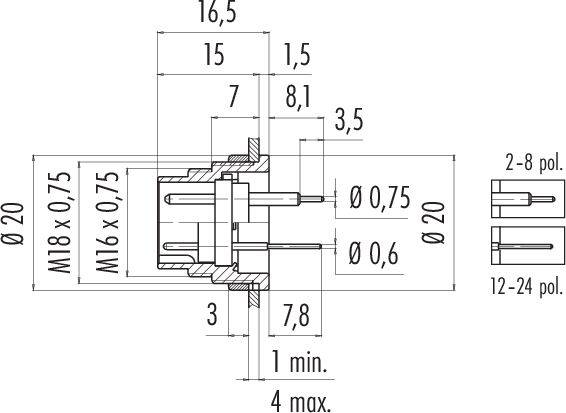

Teknisk ritning av en kontakt med dimensionsangivelser. Huvudmått: Diameter 20 mm, längd 16,5 mm, gängstorlekar M18 x 0,75, M16 x 0,75.
Diagram över en 4-polig kontakt, numrerad från 1 till 4, visar pinnarnas placering.
1/3
Liknande avbildning
Typ av produkt
Flänsstiftdon
Konstruktionsform
Flänsstickkontakt
Totalt antal poler
4
Anslutning
Lödning
Innehåll
1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 3 nov.
18 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
143,20 kr
3
6% = 23,76 kr
135,28 kr
5
8% = 55,50 kr
132,10 kr
10
9% = 131,90 kr
130,01 kr
25
11% = 389,25 kr
127,63 kr
50
13% = 910,00 kr
125,00 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (143,20 kr / stycken)
143,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

  • M16 IP40 flänskontakt
  • Poltal 4
  • Oskärmad
  • dopplödning
  • IP40
  • kan skruvas fast framifrån

Viktig information!

Tekniska specifikationer

  • EMC-duglighet: Oskärmad
  • Isolationsmotstånd: ≥ 10ohms Ω
  • Genomgångsmotstånd: ≤ 5 mΩ
  • Isolieringsmaterialsgrupp III
  • Överspänningskategori I
  • Föroreningsgrad: 1
  • Material kontaktkropp: PBT (UL94 V-0)
  • Montering: Montering av hölje
Typ

09 0311 90 04

Typ av produkt

Flänsstiftdon

Konstruktionsform

Flänsstickkontakt

Totalt antal poler

4

Anslutning

Lödning

Innehåll

1 st

Nominell ström

6 A

Nominell ström - avrundad

6 A

Tillslutningssätt

skruvar

Nominell spänning

250 V

Kontaktmaterial

CuZn

Höljematerial

Zinkgjuten nickelpläterad

Tillverkarnr.

09 0311 90 04-20

Antal poler

4

RoHS-godkänd

Ja

IP40

Serie

680

Dokument & nedladdningar

Datablad

Datablad 3214808 binder 09 0311 90 04-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 4 Serie (rundkontakt): 680 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3214808 binder 09 0311 90 04-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 4 Serie (rundkontakt): 680 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16
