Name: binder 09 0307 90 03-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 3 Serie (rundkontakt): 680 1 st
Brand: binder
SKU: 3214787
Availability: BackOrder

Metallisk kontakt med flera stift, lämplig för elektroniska anslutningar. Sidovy visar detaljer av kontaktens konstruktion.

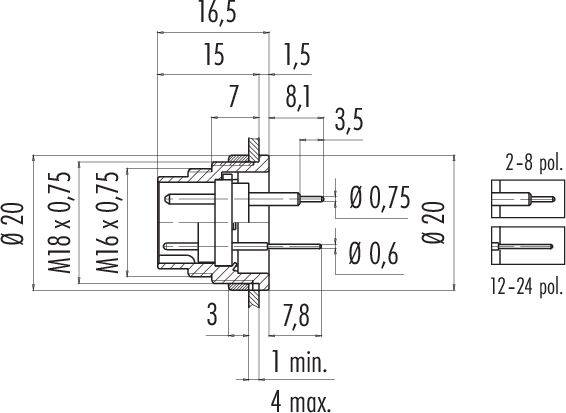

Teknisk ritning av en cylindrisk kontakt med måttangivelser: Diameter 20 mm, M18 x 0,75 och M16 x 0,75 gängor.

Diagram över en elektrisk kontakt med tre numrerade kontakter i en cirkulär konfiguration. Kontakterna är märkta med '1', '2' och '3'.

1/3

Liknande avbildning

Typ av produkt

Flänsstiftdon

Konstruktionsform

Flänsstickkontakt

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 1 dec.

Antal

Styck

Toal (179,00 kr / stycken)

179,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 flänskontakt
Poltal 3 din
Oskärmad
dopplödning
IP40
kan skruvas fast framifrån

Viktig information!

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Montering: Montering av hölje

Typ: 09 0307 90 03

Typ av produkt: Flänsstiftdon

Konstruktionsform: Flänsstickkontakt

Totalt antal poler: 3

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 7 A

Nominell ström - avrundad: 7 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Kontaktmaterial: CuZn

Höljematerial: Zinkgjuten nickelpläterad

Tillverkarnr.: 09 0307 90 03-20

Antal poler: 3

RoHS-godkänd: Ja

: IP40

Serie: 680

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 09 0053 00 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214461

Leverans tis 10 nov.

19 StyckConrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

289,00 kr^*

binder 09 0053 80 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214462

Leverans tis 1 dec.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

309,00 kr^*

binder 09 0053 90 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214463

Leverans tis 10 nov.

15 StyckConrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

349,00 kr^*

binder 09 0054 00 14-20 Flänsuttag Hona rak Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214464

Leverans tis 10 nov.

8 StyckConrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

359,00 kr^*

binder 09 0054 80 14-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214465

Leverans mån 3 maj 2027

Conrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

359,00 kr^*

binder 09 0054 90 14-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214466

Leverans tis 10 nov.

140 StyckConrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

389,00 kr^*

binder 09 0197 00 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214750

Leverans tis 1 dec.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

binder 09 0197 80 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214751

Leverans tis 1 dec.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

binder 09 0197 90 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214752

Leverans tis 1 dec.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

950,00 kr^*

binder 09 0198 00 24-20 Flänsuttag Hona rak Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214753

Leverans mån 7 dec.

Conrad Electronic

Lödning

Hona rak

60 V

1 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3214787 binder 09 0307 90 03-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 3 Serie (rundkontakt): 680 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3214787 binder 09 0307 90 03-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 3 Serie (rundkontakt): 680 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
