Name: binder 09 0301 00 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 680 1 st
Brand: binder
SKU: 3214758
Availability: BackOrder

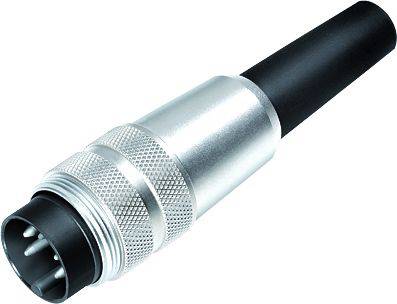

Kontakt med metallhölje, svart isolering och flera anslutningspunkter, lämplig för elektroniska kopplingar.

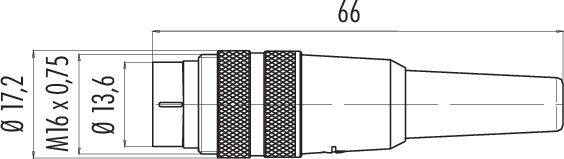

Teknisk ritning av en kontakt med mått: Total längd 66 mm, diameter 17,2 mm. Gänga M16 x 0,75, invändig diameter 13,6 mm.

Diagram över en kontaktdon med två numrerade kontakter, 1 och 2.

1/3

Liknande avbildning

Typ av produkt

Kabelstiftdon

Konstruktionsform

Kontakt hane rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 3 nov.

240 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (135,20 kr / stycken)

135,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 kabelkontakt
Antal poler: 2
3.0 - 6.0 mm
Oskärmad
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 3.0 - 6.0 mm
Monteringssätt: Kabelmontering

Typ: 09 0301 00 02

Typ av produkt: Kabelstiftdon

Konstruktionsform: Kontakt hane rak

Totalt antal poler: 2

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 7 A

Nominell ström - avrundad: 7 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Kontaktmaterial: CuZn

Höljematerial: PA

: AWG 18

Tillverkarnr.: 09 0301 00 02-20

Antal poler: 2

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 680

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutning

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 09 0301 00 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 680 1 st

Artikelnr.:3214758

Leverans tis 3 nov.

240 StyckConrad Electronic

Denna artikel

Lödning

Kontakt hane rak

250 V

7 A

Kabelstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

135,20 kr^*

binder 09 0053 00 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214461

Leverans tis 3 nov.

19 StyckConrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

231,20 kr^*

binder 09 0053 80 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214462

Leverans mån 23 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

247,20 kr^*

binder 09 0053 90 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214463

Leverans tis 3 nov.

15 StyckConrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

279,20 kr^*

binder 09 0054 00 14-20 Flänsuttag Hona rak Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214464

Leverans tis 3 nov.

8 StyckConrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

287,20 kr^*

binder 09 0054 80 14-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214465

Leverans mån 26 apr. 2027

Conrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

287,20 kr^*

binder 09 0054 90 14-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214466

Leverans tis 3 nov.

143 StyckConrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

311,20 kr^*

binder 09 0197 00 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214750

Leverans mån 23 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

binder 09 0197 80 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214751

Leverans mån 23 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

binder 09 0197 90 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214752

Leverans mån 23 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

760,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3214758 binder 09 0301 00 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 680 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3214758 binder 09 0301 00 02-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 2 Serie (rundkontakt): 680 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
