Name: binder 09 0197 00 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st
Brand: binder
SKU: 3214750
Availability: BackOrder

En silverfärgad, rund kontakt med flera metallstift som sticker ut från ett cylindriskt hölje.

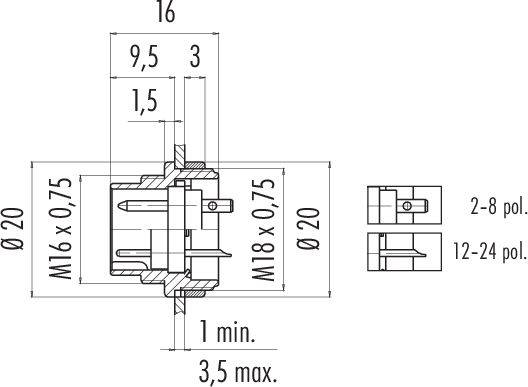

Teknisk ritning av en kontaktdon med mått och gängangivelser. Innehåller specifikationer för olika antal poler (2-8, 12-24).

En rund diagramadapter med 24 numrerade pinnar, fördelade i en cirkel. Pinnarna är jämnt uppdelade i sektorer.

1/3

Liknande avbildning

Typ av produkt

Flänsstiftdon

Konstruktionsform

Flänsstickkontakt

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 27 nov.

Antal

Styck

Toal (850,00 kr / stycken)

850,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 flänskontakt
Poltal 24
Oskärmad
Lödning
IP40

Viktig information!

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Montering: Montering av hölje

Typ: 09 0197 00 24

Typ av produkt: Flänsstiftdon

Konstruktionsform: Flänsstickkontakt

Totalt antal poler: 24

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 1 A

Nominell ström - avrundad: 1 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuZn

Höljematerial: Zinkgjuten nickelpläterad

: AWG 26

Tillverkarnr.: 09 0197 00 24-20

Antal poler: 24

max. Tvärsnitt: 0.14 mm²

Tvärsnittsarea: 0.14 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 680

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 09 0197 00 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214750

Leverans fre 27 nov.

Conrad Electronic

Denna artikel

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

binder 09 0053 00 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214461

Leverans tis 10 nov.

19 StyckConrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

289,00 kr^*

binder 09 0053 80 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214462

Leverans fre 27 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

309,00 kr^*

binder 09 0053 90 14-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214463

Leverans tis 10 nov.

15 StyckConrad Electronic

Lödning

Flänsstickkontakt

60 V

3 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

349,00 kr^*

binder 09 0054 00 14-20 Flänsuttag Hona rak Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214464

Leverans tis 10 nov.

8 StyckConrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

359,00 kr^*

binder 09 0054 80 14-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214465

Leverans mån 3 maj 2027

Conrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

359,00 kr^*

binder 09 0054 90 14-20 Flänsuttag Hona rak, Flänsanslutning Totalt antal poler: 14 Serie (rundkontakt): 680 1 st

Artikelnr.:3214466

Leverans tis 10 nov.

143 StyckConrad Electronic

Lödning

Hona rak

60 V

3 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

389,00 kr^*

binder 09 0197 80 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214751

Leverans fre 27 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

binder 09 0197 90 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214752

Leverans fre 27 nov.

Conrad Electronic

Lödning

Flänsstickkontakt

60 V

1 A

Flänsstiftdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

950,00 kr^*

binder 09 0198 00 24-20 Flänsuttag Hona rak Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Artikelnr.:3214753

Leverans tors 3 dec.

Conrad Electronic

Lödning

Hona rak

60 V

1 A

Flänsuttag

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3214750 binder 09 0197 00 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3214750 binder 09 0197 00 24-20 Flänsstiftdon Flänsstickkontakt Totalt antal poler: 24 Serie (rundkontakt): 680 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
