Name: binder 09 0140 72 05-20 Vinkeldosa Hona vinklad Totalt antal poler: 5 Serie (rundkontakt): 682 1 st
Brand: binder
SKU: 3214675
Availability: BackOrder

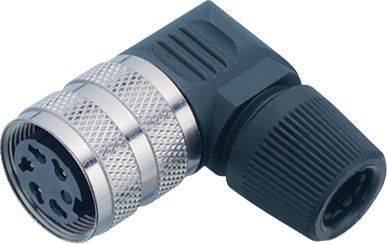

En rätvinklad multipol kontaktdon med metall- och plastinkapsling, lämplig för industriella tillämpningar.

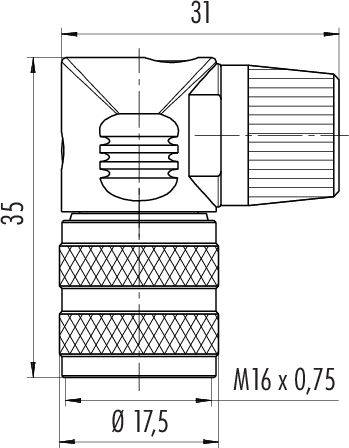

Teknisk ritning av ett metallkopplingsstycke med mått: höjd 35 mm, längd 31 mm, gänga M16 x 0,75, diameter 17,5 mm.

Kontaktdon med fem numrerade stift arrangerade i en cirkulär formation. En口口口口口口口口口口口口 nedtill för orientering.

1/3

Liknande avbildning

Typ av produkt

Vinkeldosa

Konstruktionsform

Hona vinklad

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

37 Styck

Antal

Styck

Toal (279,00 kr / stycken)

279,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP40 vinkeldosa
Antal poler: 5
6.0 - 8.0 mm
Oskärmad
Lödning
IP40

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd: ≤ 5 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 09 0140 72 05

Typ av produkt: Vinkeldosa

Konstruktionsform: Hona vinklad

Totalt antal poler: 5

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Kontaktmaterial: CuSn

Höljematerial: PA

: AWG 18

Tillverkarnr.: 09 0140 72 05-20

Antal poler: 5

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP40

Serie: 682

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Totalt antal poler

Typ av produkt

binder 09 0140 72 05-20 Vinkeldosa Hona vinklad Totalt antal poler: 5 Serie (rundkontakt): 682 1 st

Artikelnr.:3214675

Leverans tis 10 nov.

37 StyckConrad Electronic

Denna artikel

Hona vinklad

250 V

6 A

Vinkeldosa

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

279,00 kr^*

binder 09 0133 70 02-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 2 Serie (rundkontakt): 682 1 st

Artikelnr.:3214654

Leverans tis 10 nov.

20 StyckConrad Electronic

Kontakt hane vinklad

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

249,00 kr^*

binder 09 0133 72 02-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 2 Serie (rundkontakt): 682 1 st

Artikelnr.:3214655

Leverans fre 11 dec.

Conrad Electronic

Kontakt hane vinklad

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

249,00 kr^*

binder 09 0133 78 02-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 2 Serie (rundkontakt): 682 1 st

Artikelnr.:3214656

Leverans fre 11 dec.

Conrad Electronic

Kontakt hane vinklad

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

289,00 kr^*

binder 09 0133 79 02-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 2 Serie (rundkontakt): 682 1 st

Artikelnr.:3214657

Leverans fre 11 dec.

Conrad Electronic

Kontakt hane vinklad

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

289,00 kr^*

binder 09 0134 70 02-20 Vinkeldosa Hona vinklad Totalt antal poler: 2 Serie (rundkontakt): 682 1 st

Artikelnr.:3214658

Leverans fre 11 dec.

Conrad Electronic

Hona vinklad

250 V

7 A

Vinkeldosa

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

249,00 kr^*

binder 09 0134 72 02-20 Vinkeldosa Hona vinklad Totalt antal poler: 2 Serie (rundkontakt): 682 1 st

Artikelnr.:3214659

Leverans fre 11 dec.

Conrad Electronic

Hona vinklad

250 V

7 A

Vinkeldosa

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

269,00 kr^*

binder 09 0135 72 03-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 3 Serie (rundkontakt): 682 1 st

Artikelnr.:3214660

Leverans fre 11 dec.

Conrad Electronic

Kontakt hane vinklad

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

269,00 kr^*

binder 09 0135 78 03-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 3 Serie (rundkontakt): 682 1 st

Artikelnr.:3214661

Leverans fre 11 dec.

Conrad Electronic

Kontakt hane vinklad

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

319,00 kr^*

binder 09 0135 79 03-20 Vinklad stickpropp Kontakt hane vinklad Totalt antal poler: 3 Serie (rundkontakt): 682 1 st

Artikelnr.:3214662

Leverans fre 11 dec.

Conrad Electronic

Kontakt hane vinklad

250 V

7 A

Vinklad stickpropp

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

319,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3214675 binder 09 0140 72 05-20 Vinkeldosa Hona vinklad Totalt antal poler: 5 Serie (rundkontakt): 682 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3214675 binder 09 0140 72 05-20 Vinkeldosa Hona vinklad Totalt antal poler: 5 Serie (rundkontakt): 682 1 st

Beskrivning

Dessa sju serie miniatyrrundkontakter är tack vare ett stort urval av låssystem, kontaktordning, IP-skyddstyper och anslutningar lämpliga för ett brett användningsspektrum. Kunderna kan välja mellan Push-Pull-, Snap-in-, bajonett- och M16-låsning. Beroende på serie finns kontakter med 2 till 24 kontakter i kabel- eller flänsutförande. Anslutningstyper är crimp-, dykarlödnings-, skruvkläm- och lödanslutning, litztrådar och formsprutad kabel. Som alla produkter från binder tillverkas dessa miniatyrkontakter av högkvalitativt material för lång och tillförlitlig livslängd. Många är UL- och VDE-godkända, vissa ASIG-godkända.

Egenskaper:

• Kapslingsklass IP40, IP67, IP67-skärmad eller IP68
• 2- till 24-polig
• Raka och vinklade kabeldragningar
• Flänsutförande
• Förgyllda eller försilvrade mässing- och bronskontakter
• 1000 kontaktcykler och mer
• Flera låssystem, inklusive bajonett, snap-in och M16

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
