Name: binder 09 0132 00 12-20 Flänsuttag Hona rak Totalt antal poler: 12 Serie (rundkontakt): 723 1 st
Brand: binder
SKU: 3214648
Availability: BackOrder

Rund elektrisk kontaktdon med flera små, runda kontakter och ett metallhölje, sedd från sidan.

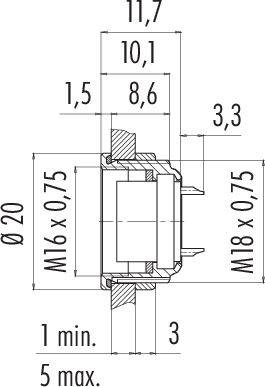

Teknisk ritning av en komponent med olika dimensioner i millimeter.

Diagram över en elektrisk kontakt med 13 märkta stift (A-M) i ett cirkulärt mönster, uppdelat i fyra kvadranter.

1/3

Liknande avbildning

Typ av produkt

Flänsuttag

Konstruktionsform

Hona rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

132 Styck

Antal

Styck

Toal (349,00 kr / stycken)

349,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 flänsuttag
Antal poler: 12
Oskärmad
Lödning
IP67
UL

Viktig information!

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Montering: Montering av hölje

Typ: 09 0132 00 12

Typ av produkt: Flänsuttag

Konstruktionsform: Hona rak

Totalt antal poler: 12

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tillslutningssätt: skruvar

Nominell spänning: 60 V

Kontaktmaterial: CuSn

Höljematerial: Zinkgjuten nickelpläterad

: AWG 24

Tillverkarnr.: 09 0132 00 12-20

Antal poler: 12

max. Tvärsnitt: 0.25 mm²

Tvärsnittsarea: 0.25 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 723
