Name: binder 09 0109 79 04-20 Kabelstiftdon Kontakt hane rak Totalt antal poler: 4 Serie (rundkontakt): 723 1 st
Brand: binder
SKU: 3214519
Availability: BackOrder

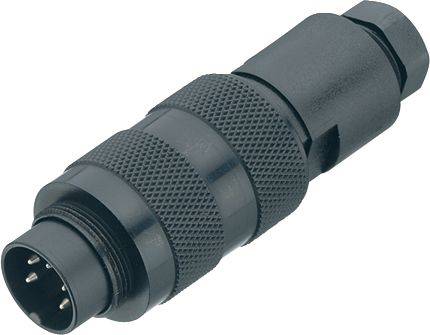

En svart, cylindrisk kontakt med flera metallstift, monterad i ett skyddande hölje.

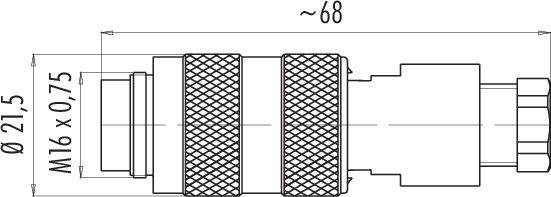

Teknisk ritning av en kontakt med M16-gänga, diameter 21,5 mm, total längd ca 68 mm.

Diagram över en cirkulär kontakt med fyra numrerade stift (1-4) uppdelad i fyra kvadranter.

1/3

Liknande avbildning

Typ av produkt

Kabelstiftdon

Konstruktionsform

Kontakt hane rak

Totalt antal poler

Anslutning

Lödning

Innehåll

1 st

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 15 jan. 2027

Antal

Styck

Toal (489,00 kr / stycken)

489,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Cirkulärt kontaktdon

M16 IP67 kabelkontakt
Poltal 4
6.0 - 8.0 mm
Oskärmad
Lödning
IP67

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori I
Föroreningsgrad: 1
Material kontaktkropp: PBT (UL94 V-0)
Kabelgenomföring 6.0 - 8.0 mm
Monteringssätt: Kabelmontering

Typ: 09 0109 79 04

Typ av produkt: Kabelstiftdon

Konstruktionsform: Kontakt hane rak

Totalt antal poler: 4

Anslutning: Lödning

Innehåll: 1 st

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Tillslutningssätt: skruvar

Nominell spänning: 250 V

Kontaktmaterial: CuZn

Höljematerial: PA

: AWG 18

Tillverkarnr.: 09 0109 79 04-20

Antal poler: 4

max. Tvärsnitt: 0.75 mm²

Tvärsnittsarea: 0.75 mm² (max)

RoHS-godkänd: Ja

: IP67

Serie: 723
