Name: Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 16 Rastermått: 5.08 mm 1149690000 1 st
Brand: Weidmüller
SKU: 3361294
Availability: BackOrder

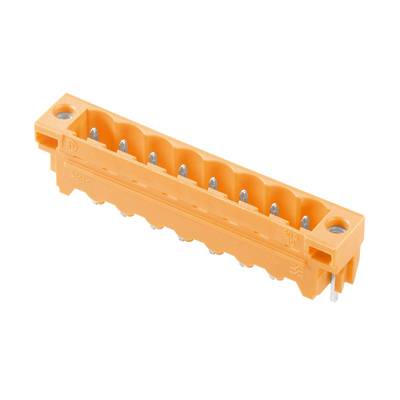

Orange kontaktdon med flera kontaktuttag, sidmontering och metalliska kontaktpinnar.

Typ av produkt

Stiftkontakthuskort

Konstruktionsform

Kontakt hane rak

Antal serier

Serie

BL/SL 5.08

5.08 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

90 Styck

Antal

Styck

Minsta beställningsvolym:: 50

Intervaller: 1

Toal (24,90 kr / stycken)

1 245,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 1 st
Antal serier: 1
Totalt antal poler: 16

Tekniska specifikationer

Typ av produkt: Stiftkontakthuskort

Konstruktionsform: Kontakt hane rak

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: BL/SL 5.08

RM: 5.08 mm

Antal positioner per rad: 1

Totalt antal poler: 16

Bredd: 91.08 mm

Stiftform: Rektangulär

Nominell ström: 24 A

Nominell ström - avrundad: 24 A

Innehåll: 1 st

Mått.: (L x B x H) 8.5 x 91.08 x 15.2 mm

Anslutning: Krets

Höljematerial: Polyamid

Tillverkarnr.: 1149690000

Tillverkarfärg: Svart

Industriförpackning: Ja

Isolationsmaterial: Polyamid

Kontaktmaterial: Kopparlegering

Kontaktyta printsida: förtennad

Kontaktyta kontaktsida: förtennad

Nominell spänning: 400 V

Höjd: 15.2 mm

Längd: 8.5 mm

RoHS-godkänd: Ja

Kontaktriktning: Vinkelrät till PCB

Max. temperatur: +100 °C

Min. temperatur: -50 °C

Typ: SL 5.08HC/16/180LF 3.2SN BK BX

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3361294 Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 16 Rastermått: 5.08 mm 1149690000 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3361294 Weidmüller Stiftkontakthuskort BL/SL 5.08 Totalt antal poler 16 Rastermått: 5.08 mm 1149690000 1 st

Beskrivning

Kretskortskontakt. Stiftlist, lödfläns, lödanslutning, 5,08 mm, poltal: 16, 180 °, lödstiftslängd 3,2 mm, förtennad, svart, box. Stiftlister i glasfiberförstärkt plast med rak utgående riktning optimerad för våglödningsprocessen. Varianten med fläns (F) kan användas för skruvning med respektive motstycke eller kretskort. Vid användning av lödfläns-varianten behövs ingen extra skruvförband med kretskortet. Samtidigt skyddas lödställena mot mekanisk stress. Stiftlisterna kan kodas manuellt eller beställas separat.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
