Name: Weidmüller Stiftkontakthuskort BC/SC Totalt antal poler 22 Rastermått: 3.81 mm 1973350000 50 st
Brand: Weidmüller
SKU: 390055
Availability: BackOrder

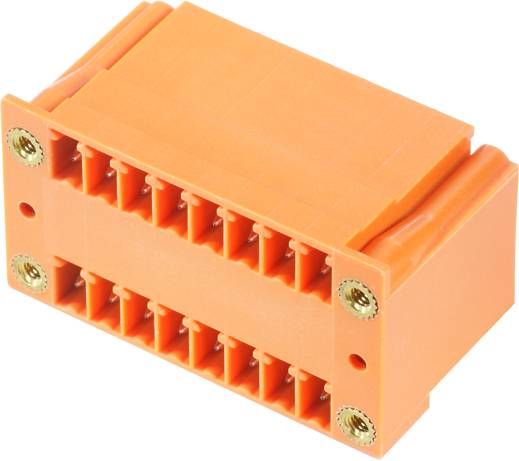

En orange elektrisk kontakt med två skruvgängor i hörnen, lämplig för industriella tillämpningar.

Typ av produkt

Stiftkontakthuskort

Konstruktionsform

Kontakt hane inbyggd horisontell

Antal serier

Serie

BC/SC

3.81 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 22 dec.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 50 st)

Set

Toal (4 552,00 kr / stycken)

4 552,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

kretsskiveanslutningsdonen

Antal positioner totalt 22 Antal rader 2 industrivaror Ja Innehåll 50 St.

Viktig information!

Tekniska specifikationer

Typ av produkt: Stiftkontakthuskort

Konstruktionsform: Kontakt hane inbyggd horisontell

Antal serier: 2

Anslutningssystem: wire-to-board

Serie: BC/SC

Funktioner: med skruvlåsning
2 plan

RM: 3.81 mm

Antal positioner per rad: 11

Totalt antal poler: 22

Bredd: 52.30 mm

Nominell ström: 10 A

Nominell ström - avrundad: 10 A

Innehåll: 50 st

Mått.: (L x B x H) 21.90 x 52.30 x 25.90 mm

Anslutning: Krets

Höljematerial: PA GF

Tillverkarnr.: 1973350000

Tillverkarfärg: Orange

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering, förtennad

Nominell spänning: 300 V

Höjd: 25.90 mm

Längd: 21.90 mm

RoHS-godkänd: Ja

Kontaktriktning: Horisontell till PCB

Typ: SCD 3.81/22/90F 3.2SN OR BX
