Weidmüller Stiftkontakthuskabel Totalt antal poler 18 Rastermått: 5.08 mm 1645390000 18 st

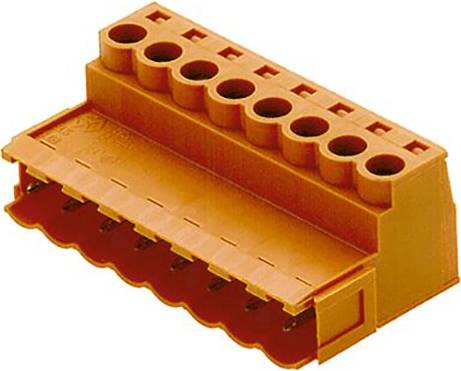

Orange kopplingspunkt med åtta anslutningar, ofta använd i elektriska kopplingsscheman för säkra trådförbindelser.
Liknande avbildning
Typ av produkt
Stiftkontakthuskabel
Konstruktionsform
Kontakt
Antal serier
1
RM
5.08 mm
Totalt antal poler
18
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans ons 13 jan. 2027
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
2 232,00 kr
3
2% = 163,38 kr
2 177,54 kr
5
3% = 380,55 kr
2 155,89 kr
10
4% = 906,20 kr
2 141,38 kr
Mängdrabatter varierar beroende på säljaren
Antal (förpackningsstorlek 18 st)
Toal (2 232,00 kr / stycken)
2 232,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

  • Innehåll: 18 st
  • Antal serier: 1
  • Totalt antal poler: 18

Viktig information!

Tekniska specifikationer

  • Serie: Bl/SL 5.08
  • anslutningstyp: Fältanslutning
  • genomgångsmotstånd<: 5 mΩ
  • isolationsmotstånd:> 108 Ω
  • klämområde: 0.13 mm² - 3.31 mm²
  • 1 antal rader: 1
  • cykler: 25
  • instickskraft/pol, max.: 4 N
  • dragkraft/pol, max.: 3 N
  • lagertemperatur: -25 °C till +55 °C
  • temperaturområde montering: -25 °C - +100 °C
  • åtdragningsmoment: 0.4 Nm - 0.5 Nm
  • klämskruv: M 2.5
  • skruvmejselblad: 0.6 x 3.5
  • krypströmhållfasthet:> 200
  • brännbarhetsklass: V-0
  • skiktskonstruktion - stickkontakt: 4-8 µm Sn förtennad
  • stötspänning: 4 kV
  • överspänningskategori: III
  • stängbar kabeltyp: Rundkabel
Typ av produkt

Stiftkontakthuskabel

Konstruktionsform

Kontakt

Antal serier

1

Anslutningssystem

wire-to-board

RM

5.08 mm

Antal positioner per rad

18

Totalt antal poler

18

Nominell ström

21.5 A

Nominell ström - avrundad

21.5 A

Innehåll

18 st

AWG max.

12

AWG min.

26

avisolering längd (max.)

7 mm

Anslutning

Skruv

Anslutning

Anslutningsvinkel

180°

Höljematerial

Plast

Tillverkarnr.

1645390000

Tillverkarfärg

Svart

Isolationsmaterial

PBT

Kontaktmaterial

CuSn

Kontaktyta printsida

förtennad

Kontaktyta kontaktsida

förtennad

Nominell spänning

400 V

Höjd

15.2 mm

Djup

22.3 mm

max. Tvärsnitt

2.5 mm²

Area min.

0.2 mm²

RoHS-godkänd

Ja

IP20

Kontaktriktning

Horisontell till PCB

Max. temperatur

+100 °C

Min. temperatur

-50 °C

Typ

SLS 5.08/18/180B SN BK BX

UKCA

Ej tillämpligt

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2242871 Weidmüller Stiftkontakthuskabel Totalt antal poler 18 Rastermått: 5.08 mm 1645390000 18 st
